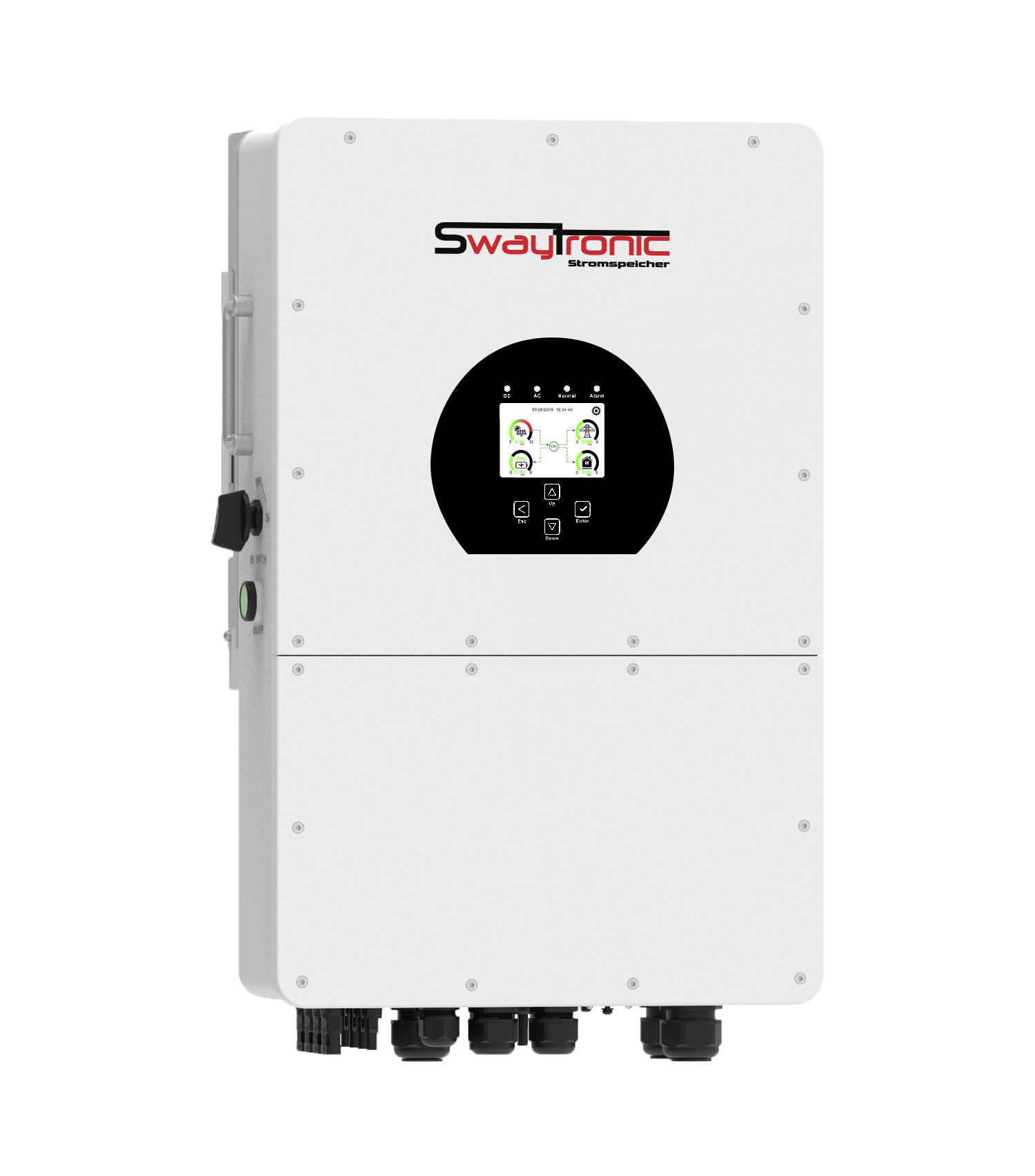

SWAYTRONIC 12KW SMART-Hybrid Inverter 3PH mit Notstrom-Funktion

SWAYTRONIC 12KW SMART-Hybrid Inverter 3PH mit Notstrom-Funktion

SWAYTRONIC

SWAYTRONIC 12KW SMART-Hybrid Inverter 3PH mit Notstrom-Funktion

Measures:
420x656x281 mm
Weight:
45 Kg.
Product number:
7640370543850
Availability:
on customer order
Delivery Time:
On request 3 - 6 weeks
Accessories

Please select here conveniently other products from Accessories and Similar items and add them to your order by clicking on the shopping cart in the desired quantity.

Product information "SWAYTRONIC 12KW SMART-Hybrid Inverter 3PH mit Notstrom-Funktion"

SWAYTRONIC 12KW SMART-Hybrid Inverter 3PH

Es handelt sich um einen multifunktionalen und notstromfähigen SMART-Hybrid Inverter, welcher die Funktionen eines Wechselrichters, eines Solarladegeräts und eines Batterieladegeräts kombiniert, um eine unterbrechungsfreie Stromversorgung zu gewährleisten. Sein umfassendes Touch-Display bietet den Nutzern konfigurierbare und leicht zugängliche Touch-Funktionen, um das System perfekt auf die Solaranlage, den Batteriespeicher- und das Energiemanagement ab zu stimmen.

Der dreiphasige Swaytronic SMART-Wechselrichter kombiniert ausgefeilte digitale Steuerungstechnik mit einer effizienten Architektur der Energieumwandlung, um damit die Energieproduktion zu optimieren und eine unübertroffene Zuverlässigkeit zu erreichen.

Die Festspannungstechnologie stellt sicher, dass der Wechselrichter stets bei optimaler Eingangsspannung betrieben wird, unabhängig von der Anzahl der Module in einem Strang oder weiteren Umgebungsbedingungen.

Der Wechselrichter verfügt über ein permanentes Daten-Monitoring, ein eingebauter SMART-Meter sorgt dafür, dass alle relevanten Daten im Live-Modus zur Verfügung stehen.

Optimal gerüstet für jeden Einsatz mit dem Swaytronic 12KW SMART-Hybrid Inverter 3PH

Der Swaytronic 12KW SMART-Hybrid Inverter 3PH leitet den erzeugten Gleichstrom in Abhängigkeit der Einstellungen und Vergabe von Prioritäten an das Speichersystem weiter. Dabei kann er in seiner Bidirektionalen-Arbeitsweise sowohl den Strom der Solarmodule als auch weiteren angeschlossenen AC-Quellen verarbeiten. (Von Generatoren, bestehenden Wechselrichtern etc.)

Der Swaytronic 12KW SMART-Hybrid Inverter 3PH verfügt als Hybrid-Wechselrichter über diverse Anschlüsse. Über den Batterieeingangsanschluss können die externen Stromspeichermodule modular und bis zu 16Stk. angeschlossen werden.

Der PV-Eingangsanschluss verfügt über zwei MPPT Tracker (2+1) wodurch ein optimaler Betrieb und ein maximaler Ertrag der PV-Anlage erreicht werden kann. Es stehen direkt am Inverter 3 Solar-String-Eingänge zur Verfügung.

Der Netzanschluss verbindet den Hybrid-Inverter mit dem öffentlichen Stromnetz (Hausanschluss). Der Netzstrom liegt dabei immer an - auch wenn dieser nicht benötigt wird um den Inverter zu betreiben. Im Fall eines Netzunterbruchs, schaltet der Wechselrichter binnen 4ms automatisch in den Notstrom-Modus und versorgt die Verbraucher mit der zu diesem Zeitpunkt zur Verfügung stehenden Solarenergie, kombiniert bzw. ergänzt durch den Batteriespeicher.

Wir bieten eine dreifache Sicherheit, denn sollte der Netzstrom ausfallen, kein Solarstrom produziert werden und die Batterie ebenfalls bereits leer sein - schalten wir auf die Generatorfunktion um.

Wir verfügen zusätzlich über einen potentialfreien Anschluss, so kann das System im Notfall auch über einen externen Generator betrieben / geladen werden.

Bei Überschuss von produzierter Solar-Energie wird diese in der Batterie zwischengespeichert und kann zu einem späteren Zeitpunkt verbraucht werden.
Der Kunde entscheidet die Bidirektionale Funktion und Vergabe von Prioritäten dabei selbst - dies kann jederzeit angepasst und frei eingestellt werden.

Ab Werk wird der Wechselrichter in Bezug auf die Prioritäten wie folgt voreingestellt:

Die Solarenergie versorgt die Verbraucher, überschüssige Energie wird in die Batterie geleitet - sollte diese vollgeladen sein, verkauft der SMART-Hybrid Inverter die Restenergie in das öffentliche Stromnetz.

Sollte die Solarenergie unter den Wert der Verbraucher fallen, wird die benötigte Energie live und permanent aus dem gespeicherten Strom aus der Batterie bereitgestellt. Dies bis der voreingestellte Ladezustand der Batterie (SoC) erreicht ist. Der Netzstrom wird als letzte Priorität mit einbezogen und nur dann zugeschaltet, wenn weder Solar- noch Batteriestrom zur Verfügung steht.

So können wir den Eigenverbrauch sowie den Autarkiegrad merklich erhöhen. Unser System zentriert den Kunden und dessen eigene Energieproduktion und den Verbrauch - Stromausfälle können überbrückt, ein teurer Stromzukauf minimiert werden.

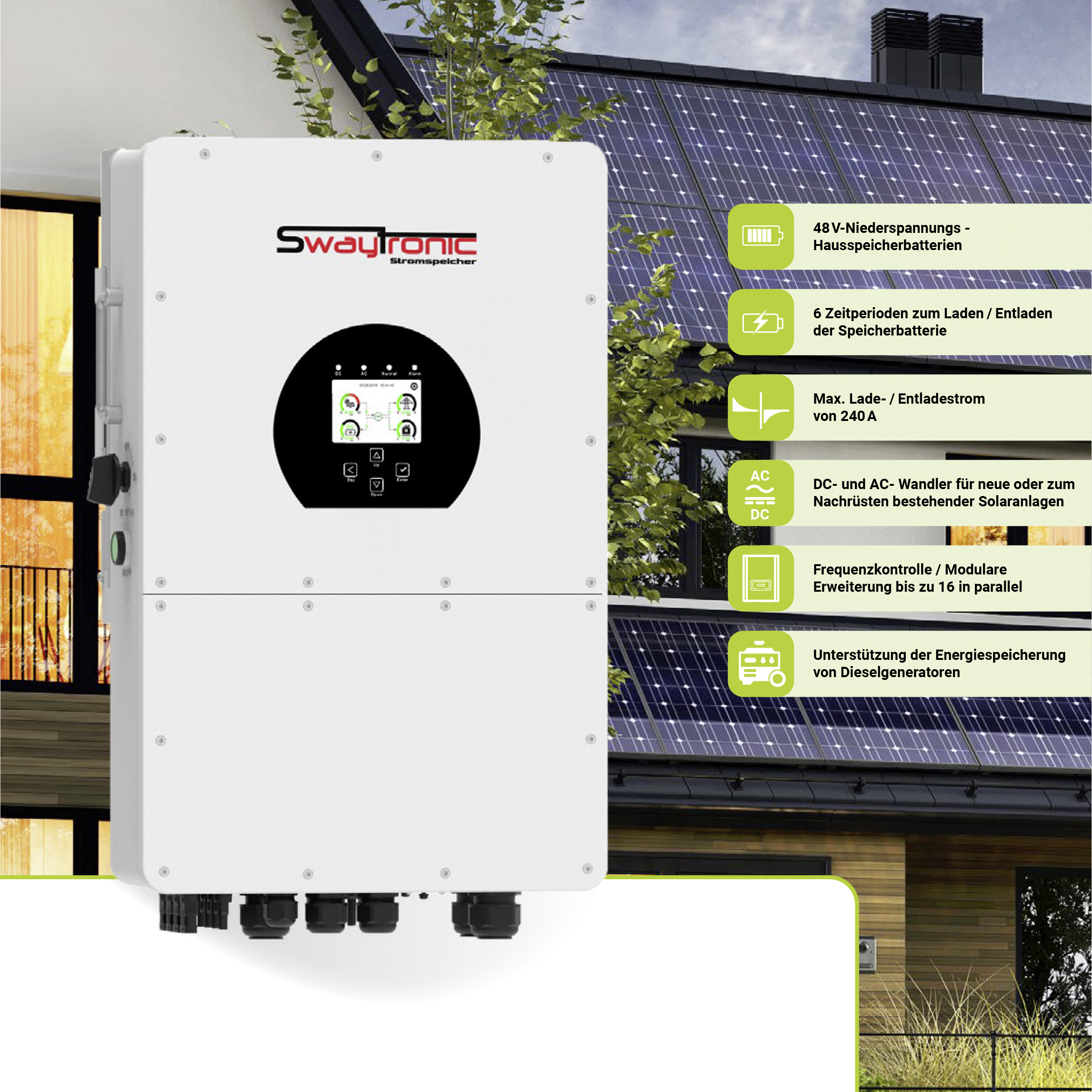

Die Highlights:

All in One Lösung

Unsere Hybrid-Inverter sind mit allen Komponenten und Funktionen ausgestattet um einen bidirektionalen und autarken Betrieb inkl. Stromrückspeisung und im Notfall auch USV (Unterbrechungsfreie Stromversorgung) zu gewährleisten. Dies erreichen wir mit nur einem Gerät - die Installationskosten werden reduziert und der Kunde nutzt jene Funktionen welche ihm einen Mehrwert bieten, alles kann, nichts muss genutzt werden.

3-Phasiger Betrieb

Die SMART-Hybrid Inverter 3PH von Swaytronic unterstützen sowohl im Netzbetrieb mit 60A "Passthrough" als auch im Notstrommodus den üblichen 3-Phasen Betrieb. So können auch leistungsstarke Geräte wie eine Wärmepumpe oder ein Kochfeld, wenn gewünscht, im Notstrom bzw. ab Batterie betrieben werden.

2+1 MPPT für die PV-Anlage

Die eingebauten MPP-Tracker (Maximum Power Point Tracker) gewährleisten einen maximalen Ertrag der Solaranlage. Sie verfügen jeweils über 2+1 Anschlüsse wodurch 3 PV-Strings an den Hybrid Inverter angeschlossen werden können. Der eingebaute Leistungsoptimierer stimmt die gelieferte Energie aus den Solarpanelen permanent untereinander ab, um einen möglichst hohen Wirkungsgrad zu erreichen.

Stromspeicherfunktion

Die SMART-Hybrid Inverter 3PH von Swaytronic verfügen über einen Leistungs- sowie Datenanschluss für unsere Stromspeichermodule.
Die Stromspeichermodule ermöglichen es den Nutzern, den Eigenbedarf der produzierten Energie sowie den Autarkiegrad auf bis zur 100% zu erhöhen. So können wir die Stromversorgung auch bei längeren Stromunterbrüchen im öffentlichen Netz gewährleistet.

Notstrom/USV- Funktion

Durch die integrierte Funktion Notstrom/USV (Unterbrechungsfreie Stromversorgung) ist die unterbrechungsfreie Stromversorgung bei einem plötzlichen Ausfall des öffentlichen Stromnetzes gewährleistet.
Unsere Hybrid-Inverter schalten innerhalb von 4ms auf den Inselbetrieb um. So können auch heikle Komponenten wie IT-Geräte ohne Datenverlust weiterbetrieben werden.

Generatorfunktion

Für den Fall dass die PV-Anlage zu wenig Strom liefert, das öffentliche Stromnetz über einen längeren Zeitraum nicht aktiv ist und die Stromspeicherbatterie einen kritischen Ladestand aufweist, kann mit der Generatorfunktion ein externer Stromerzeuger an unseren Hybrid-Inverter angeschlossen werden. Dadurch ist auch im Worst-Case Szenario die Stromversorgung gewährleistet.

Produktmerkmale:

 • 230V / 400V Dreiphasen-Inverter mit reiner Sinuswelle
 • Eigenverbrauch und Einspeisung in das öffentliche Stromnetz
 • Programmierbare Versorgungspriorität für Batterie oder Netz
 • Mehrere Betriebsarten programmierbar: Netzgebunden, netzunabhängig und USV
 • Konfigurierbarer Batterieladestrom / Spannung je nach Anwendung über LCD-Einstellung
 • Konfigurierbare AC / Solar / Generator-Funktion nach Priorität durch LCD-Einstellung
 • Kompatibel mit Netzspannung oder Generatorstrom
 • Schutz gegen Überlastung, Temperatur und Kurzschluss
 • Intelligentes Batterieladegerät für eine optimierte Batterieleistung
 • Begrenzungsfunktion, die verhindert, dass überschüssige Energie Bei Netzausfall zurück fliesst
 • Unterstützung von WiFi-Überwachung
 • App- und Webapplikation zur Überwachung der Anlage
 • Einbau von 2 Strings für MPPT Tracker + 1 String für 1 MPPT Tracker
 • Intelligente einstellbare dreistufige MPPT-Ladung für optimierte Batterieleistung
 • Laufzeit Messfunktion
 • Intelligente Lade- und Entlade Funktion
 • Permanente Überwachung der Batteriemodule

Leistungsmerkmale:

 • Hoher Wirkungsgrad (97.6%)
 • Hohe MPPT-Effizient (99.90%)
 • Hohe Zuverlässigkeit mit Standardgarantie von 5 Jahren
 • Kompakt, leicht und einfach zu installieren
 • Eigenes Kühlsystem
 • Schnelle und einfache Inbetriebnahme der Wechselrichter direkt von Ihrem Smartphone aus mit der Swaytronic Set-App
 • Eingebauter Überwachungsempfänger auf Modulebene
 • Drahtlose Internetverbindung über den mitgelieferten WiFi-Plug
 •Schutzart: IP65 – Installation im Innen- und Außenbereich

AC nominal power and UPS power (W): 12000
AC output Rated current (A): 17.4
AC output data: -
Anti-islanding protection: Integrated
Battery properties: -
Battery type: LiFePo4
Battery voltage range (V): 40-60
Brand: Swaytronic
Certifications and standards: -
Charging curve: 3 steps / equalisation
Charging strategy for Li-Ion battery: Self-adaptation to BMS
Communication with BMS: RS485;CAN
Cooling: Intelligent cooling
Degree of protection: IP65
EMC: EN61000-6-1, EN61000-6-3, FCC Class 15 B
Efficiency: -
Euro efficiency (%): 97.00
External temperature sensor: Optional
General data: -25-60, >45 Power reduction
Grid regulation: UL1741, IEEEI RULE21547" VDE AS0126,4777, NRS2017, G98, G99, IEC61683, IEC62116, IEC61727
Grid type: Three-phase
Harmonic network distortion: THD, THD
Height (mm): 281
Installation type: Wall mounting
Insulation resistance detection: Integrated
Length (mm): 420
MPPT efficiency (%): 99.90
MPPT range (V): 140-700
Max. AC current (A): 19.1
Max. AC output power (W): 13200
Max. Charging current (A): 240
Max. Continuous AC conduction (A): 60
Max. DC input power (W): 15600
Max. Discharge current (A): 240
Max. Efficiency (%): 97.60
Number of MPPT trackers: 2
Number of strings per MPPT tracker: 2+1
Output frequency and voltage: 50/60Hz; 230/400 Vac (three-phase)
Output overcurrent protection: Integrated
Output short circuit protection: Integrated
Overvoltage protection at the output: Integrated
PV input current (A): 25+12.5
PV input lightning protection: Integrated
PV input voltage (V): 450 (140-800)
PV string input data: -
Peak power (mains independent) : 2 times the nominal power, 10S
Protection: -
Protection against reverse polarity of the PV string input: Integrated
Residual current monitoring unit: Integrated
Safety regulations: IEC62109-I, IEC62109-2
Surge protection: DC Type II / AC Type II
Switch-on voltage (V): 160
Volume (dB): >30
Weight (gr.): 45000
Width (mm): 656

0 of 0 reviews

Leave a review!

Share your experiences with other customers.


 Inhalt Thema Download
SWAYTRONIC SMART-Hybrid Inverter 10KW/12KW 3PH Datenblatt zum 10KW/12KW SMART-Hybrid Inverter 3PH Download
SWAYTRONIC Stromspeicher 4.8kWh Rackmodul Datenblatt zum Stromspeicher 4.8kWh Rackmodul Download
SWAYTRONIC Stromspeicher 8.4kWh Pro Datenblatt zum Stromspeicher 8.4kWh Pro Download
SWAYTRONIC Wandstromspeicher 5kWh S Datenblatt zum Wandstromspeicher 5kWh S Download
SWAYTRONIC Wandstromspeicher 10kWh M Datenblatt zum Wandstromspeicher 10kWh M Download
SWAYTRONIC Wandstromspeicher 14kWh L Datenblatt zum Wandstromspeicher 14kWh L Download
SWAYTRONIC Stromspeicher Modul Rahmen Montageanleitung zum Stromspeicher Modul Rahmen Download
SWAYTRONIC Kompatibilitätsliste Stromspeicher mit Inverter Systemen Kompatibilitätsliste Download
