Referenzen

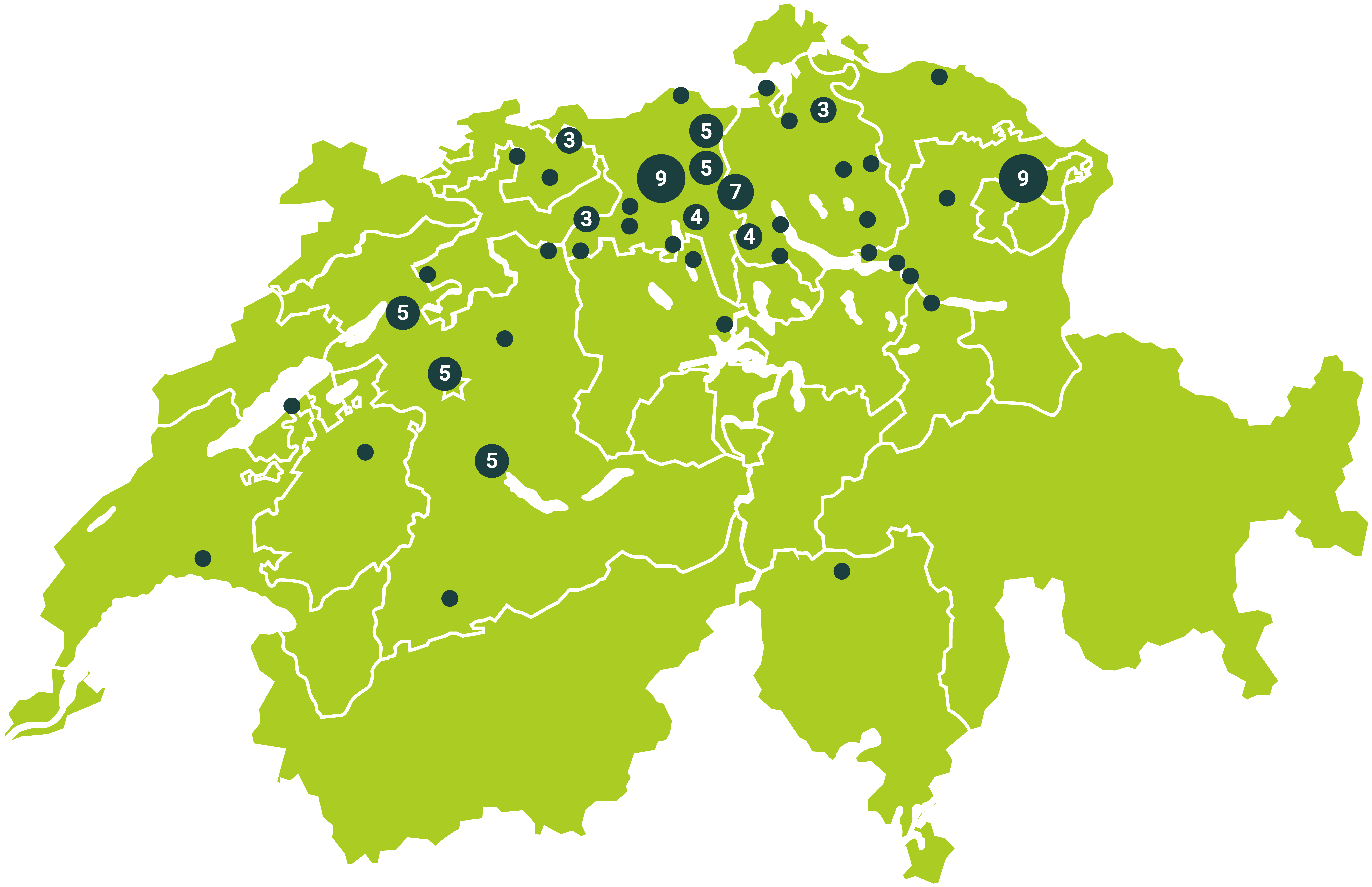

Stand Februar 2024 - haben wir 65 Systeme umgesetzt.
Tot. Solarkraft: ca. 1000 kWp, Tot. Speicher: ca. 1500 kWh

Unsere modularen Stromspeicher-Lösungen sind so unterschiedlich und vielfältig wie die Bedürfnisse unserer Kunden.

Keine Anlage ist gleich. Die einzige und gleichzeitig wichtigste Gemeinsamkeit ist, dass sie alle Ihren Strom selber produzieren, diesen speichern und die Eigenbedarfsquote und den Unabhängigkeitsgrad steigern.

Wir designen, verkaufen und installieren unsere Anlagen mit Freude – dabei steht der Kundennutzen für uns immer im Zentrum unserer Anstrengungen.

Projekt AB aus Möriken AG

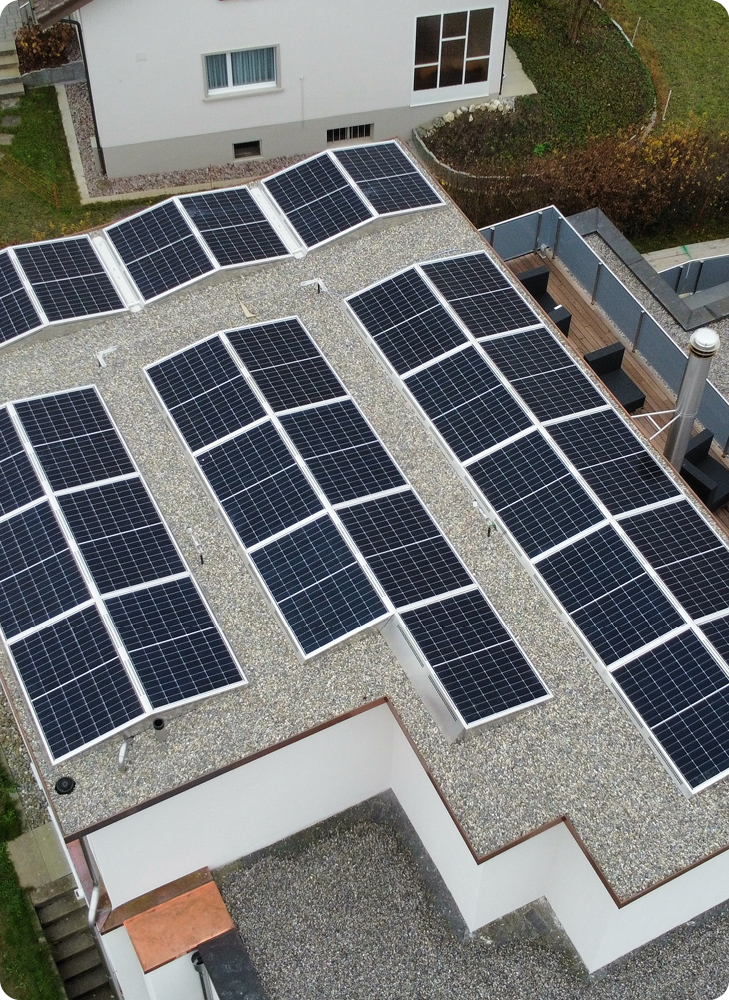

Mit der Realisierung der eigenen Solarspeicher-Anlage hat AB aus Möriken jeden m² seiner zwei Dachflächen genutzt um insgesamt eine Nennleistung von 17.01kWp zu erreichen.

Installiert wurden insgesamt 42 Monokristallin Panels mit je 405W Leistung, sowie 2 x 10kWh Stromspeicher - total 20kWh.

Wir gehen davon aus, dass Familie AB ca. 16'783kWh Solarstrom produzieren wird. Dies entspricht ungefähr dem 1.2-fachen des Eigenbedarfs an Strom.

Natürlich produziert die Anlage nicht Linear zum Verbrauch in Bezug auf die Jahreszeiten und Sonnenstunden – mit dem Swaytronic Stromspeicher lässt sich die Produktionskurve jedoch erheblich glätten und in diesem Fall eine Eigenverbrauchsquote von fast 60% erreichen.

Zwischen April und Oktober gehen wir von einem Unabhängigkeitsgrad von ca. 70-80% aus.

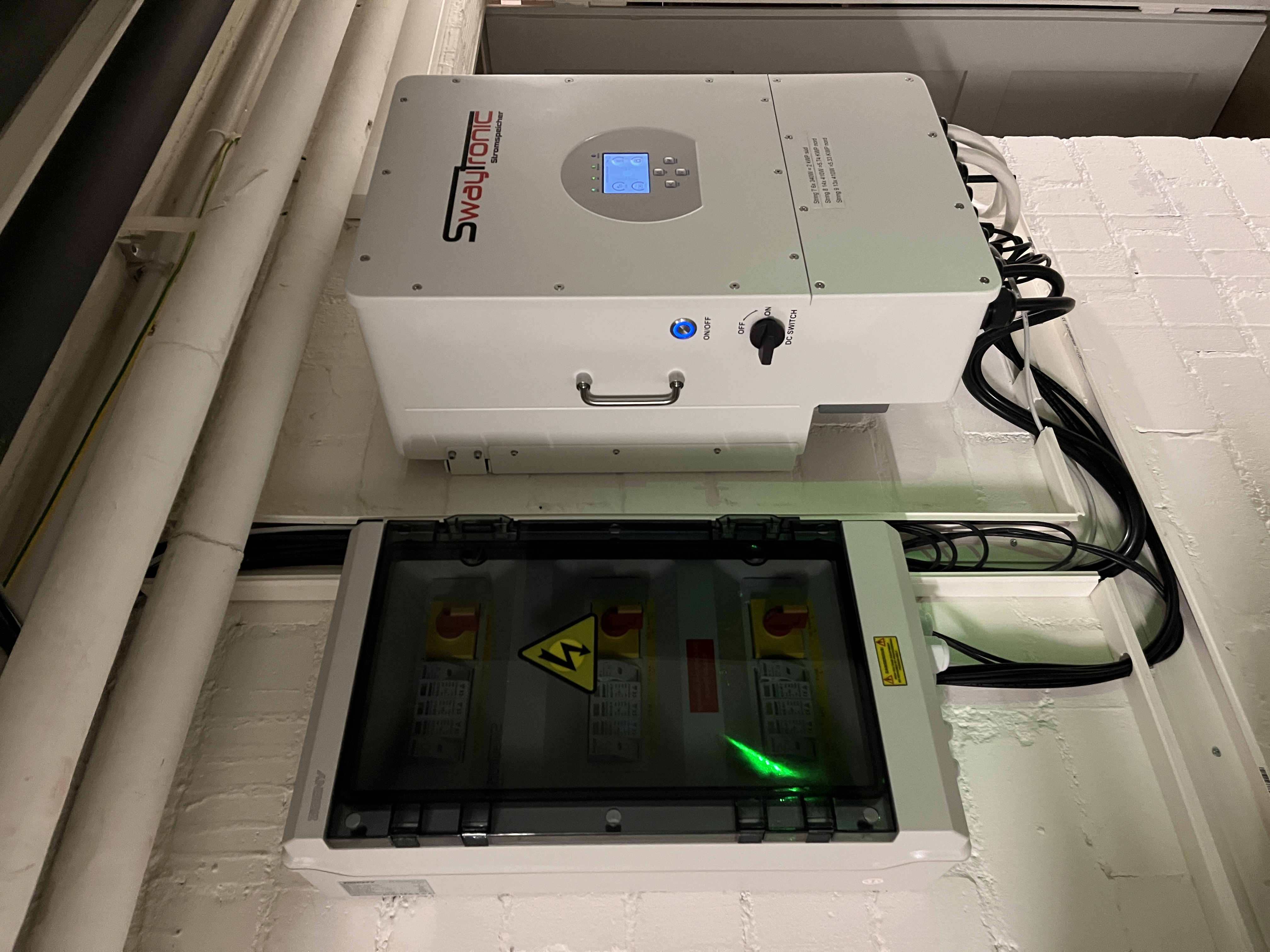

Unser SMART-Hybrid Wechselrichter mit Notstromfunktion

Bei diesem Projekt haben wir unseren 12kW-SMART-Hybrid Wechselrichter eingesetzt, welcher die drei Ausrichtungen Ost-West und Süd optimal aufeinander abstimmt und die Stromverteilung 3Phasig und Bidirektional verteilt.

Das Setup sieht in diesem Fall folgende Prioritäten in Bezug auf die Stromproduktion und dessen Verteilung vor:

1. Der Solarstrom deckt den aktuellen Verbrauch

2. Die Mehrproduktion wird in die Batterie gespeichert

3. Die Überproduktion wird in das Netz zurück gespiesen

Sobald die Solarstromproduktion den Verbrauch nicht mehr deckt sowie am Abend in der Nacht und am frühen Morgen - oder bei schlechter Witterung, wird der Strombedarf wie folgt gedeckt:

1. Die Batterie versorgt die komplette Hauslast bis zum definierten Ladezustand

2. Netzstrom wird erst dann zugeschaltet, wenn die Batterie erschöpft – und kein Solarstrom zur Verfügung steht

Der Wechselrichter stimmt die Produktion, die Speicherung, den Verkauf und den Einkauf von Netzstrom perfekt aufeinander ab.

Erfahre mehr über unseren SMART-Hybrid Wechselrichter mit Notstrom-Funktion!

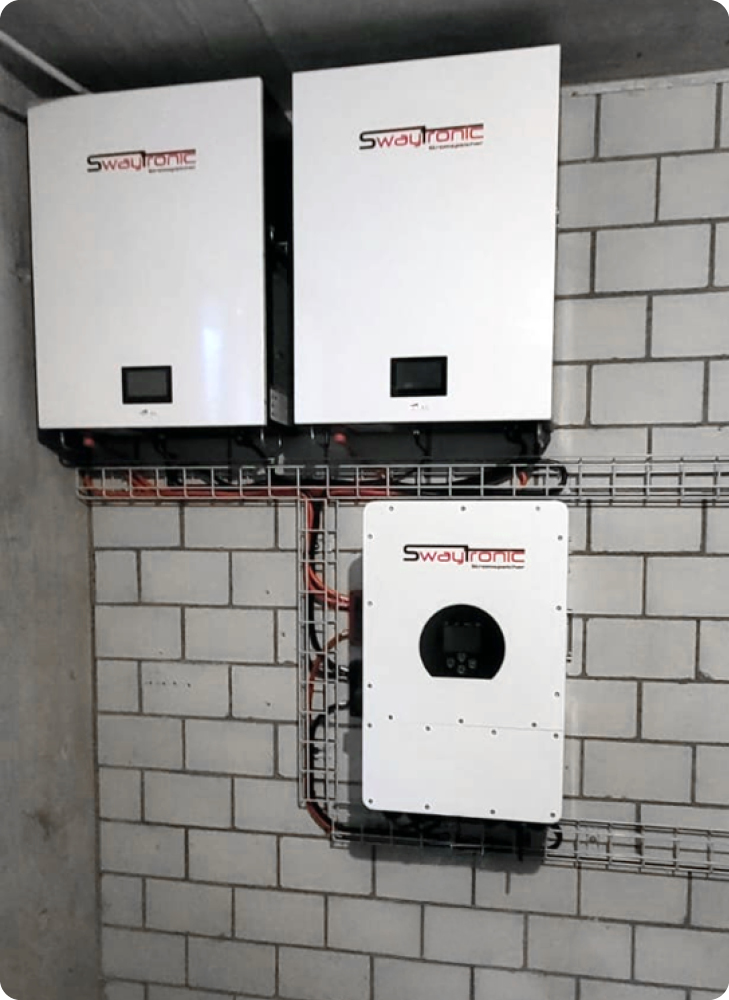

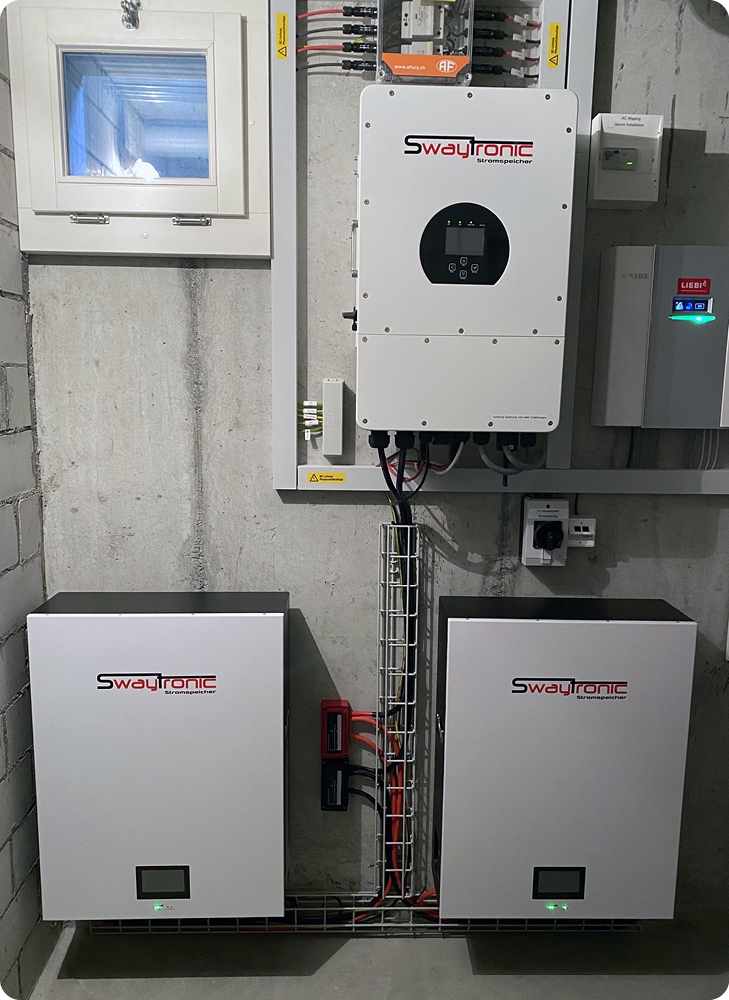

Der Swaytronic Wand - Stromspeicher

Bei diesem Projekt wurden 2Stk. 10kWh Wandstromspeicher eingesetzt welche parallel verschaltet wurden. Bei uns hat jedes Batteriemodul sein eigenes BMS, sprich, es findet eine permanente Zellen- sowie Batteriepack Überwachung statt.

Die Wandspeichermodule können beliebig und modular um bis zu total 16Stk. erweitert werden. Diese sind permanent untereinander sowie mit dem SMART-Hybrid Inverter verbunden.

Familie AB kann die Solarstrom – Produktionskurve somit signifikant abflachen und den Netzstrombezug merklich reduzieren.

Die zwei Module sind in permanentem Notstrom-Modus, das heisst, wenn der Netzstrom ausfällt und gerade kein Solarstrom produziert wird schalten sich die Batteriemodule binnen 4ms zu um eine unterbruchfreie Stromversorgung zu garantieren.

Die Module leisten jeweils bis zu 4.8kW permanente Entladung, bedeutet das wir im Parallel – Modus bis zu 9.6kW zur Verfügung haben.

Somit ist für den Notstrom - Betrieb, sowie auch für die tägliche Entladung des Solarspeichers genügend Energie zur Verfügung um alle oder ausgewählte Verbraucher im Haus zu versorgen.

Erfahre mehr über unsere Speicherbatterien mit Notstrom-Funktion!

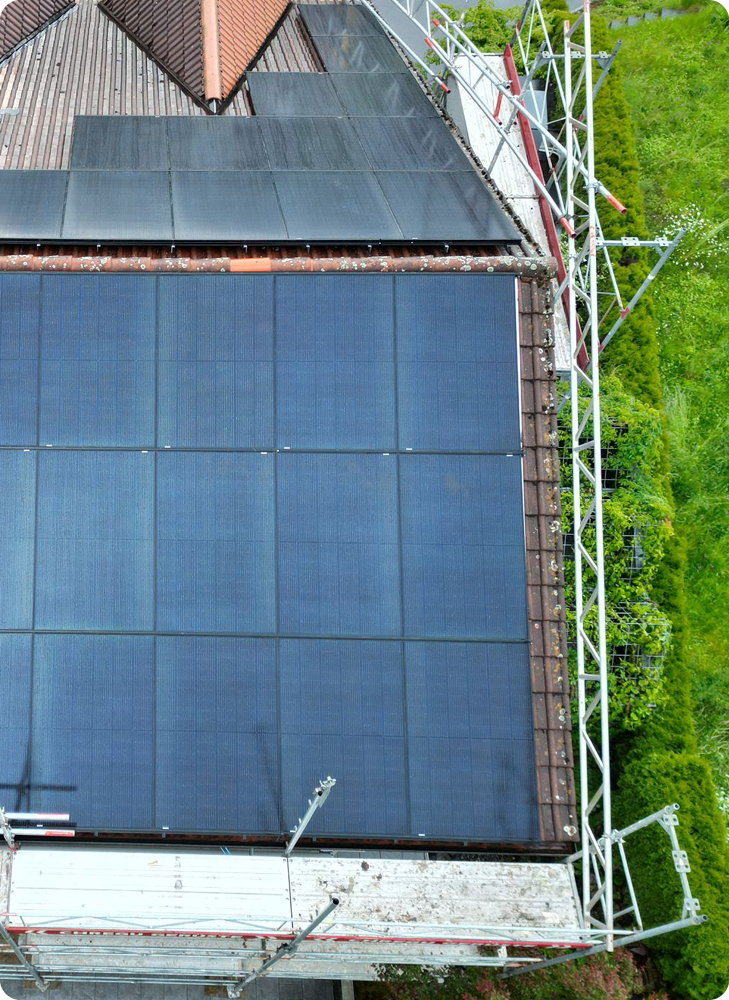

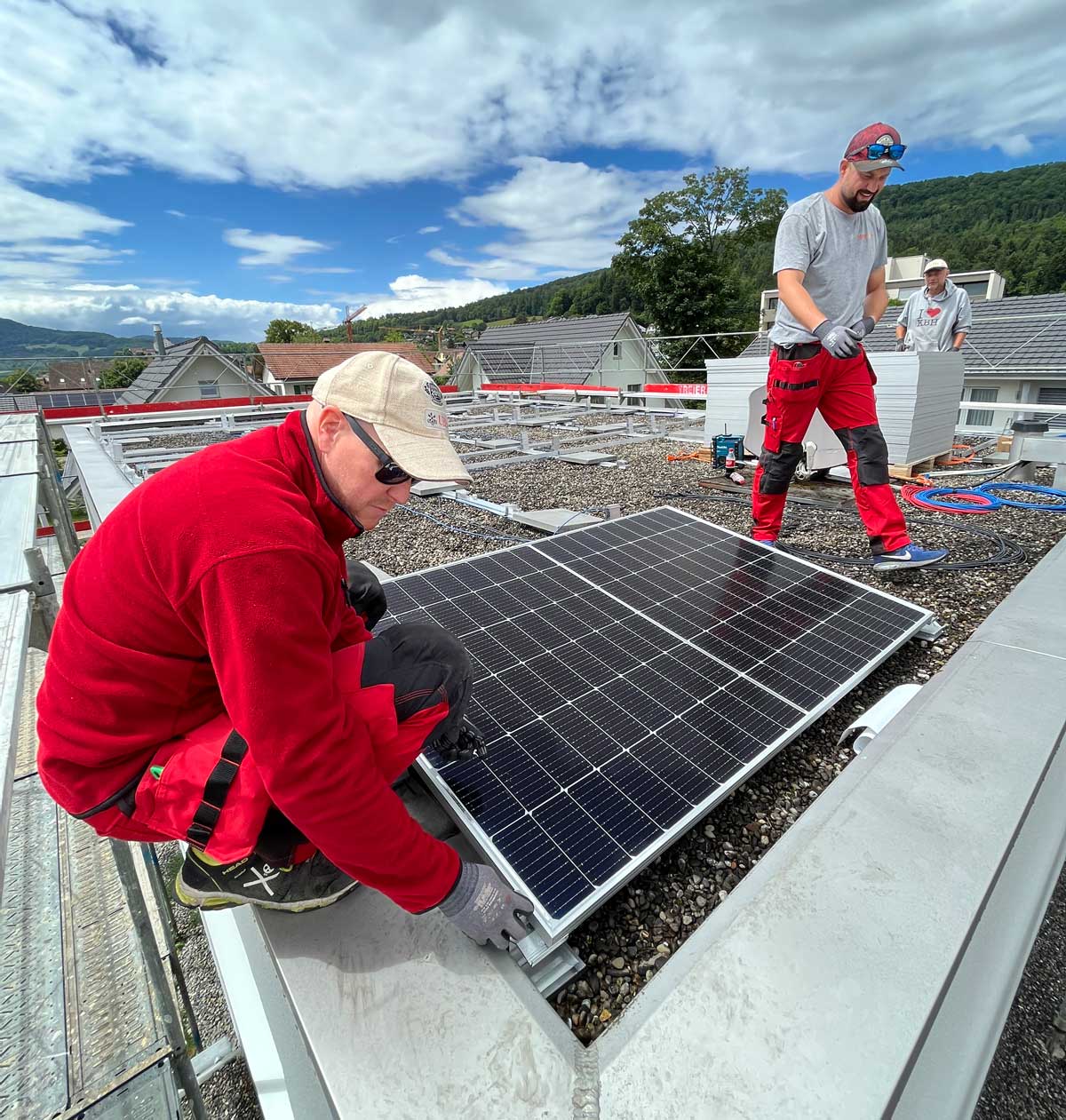

Installation der Solaranlage

Die Anlage wurde in Zusammenarbeit mit der Firma WYSolar GmbH aus Muhen installiert. WYSolar übernahm dabei die Planung, Umsetzung und Inbetriebnahme der Solar-Module.

Es wurden insgesamt 42 Module a 405W verbaut. Dabei wurden 3 Strings erstellt, je Ausrichtung ein String (Ost-West-Süd)

Elektrische Anpassungen AC

Die elektrischen Anpassungen wurden in Zusammenarbeit mit der Firma Elektro Würgler AG aus Niederlenz realisiert.

Die Elektriker haben die Hausinstallation so angepasst, dass die AC-Leitung nach dem Rückspeisefähigen Zähler direkt durch unseren Inverter verläuft um das Haus bei Netzausfall auf Notstrom umstellen zu können.

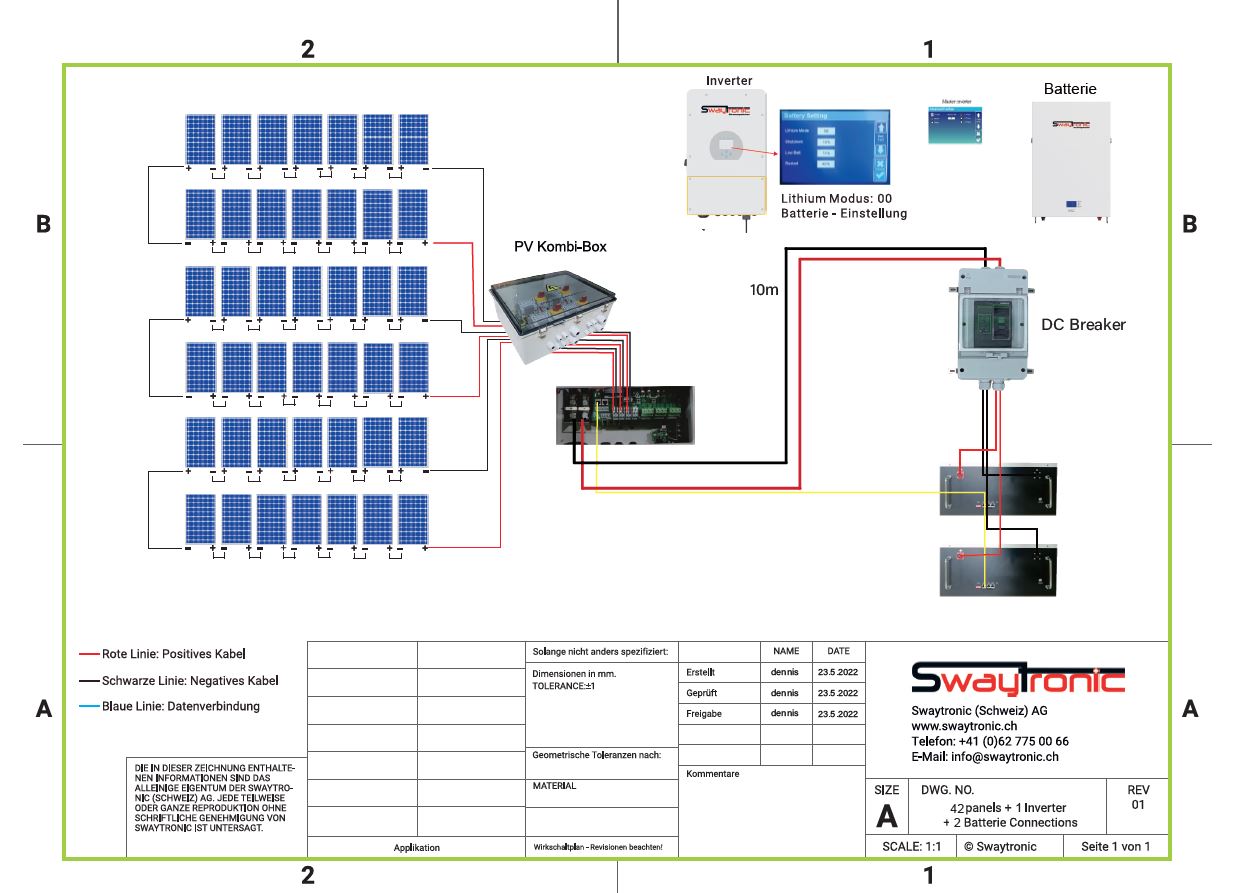

Layout – Wirkschaltplan

Mittels eines Layouts bzw. Wirkschaltplans bilden wir die Funktion und Konfiguration der Anlage im Verbund der Solarmodule, der Absicherungen sie punkto Konnektivität ab.

Der Kunde hat somit eine klare Übersicht über die geplanten bzw. installierten Module. Der Solarinstallateur sowie auch wir schaffen damit eine klare Grundlage der Verantwortlichkeiten und sichern die Funktion im Voraus mittels des Wirkschaltplans ab.

Projekt JS aus Staufen AG

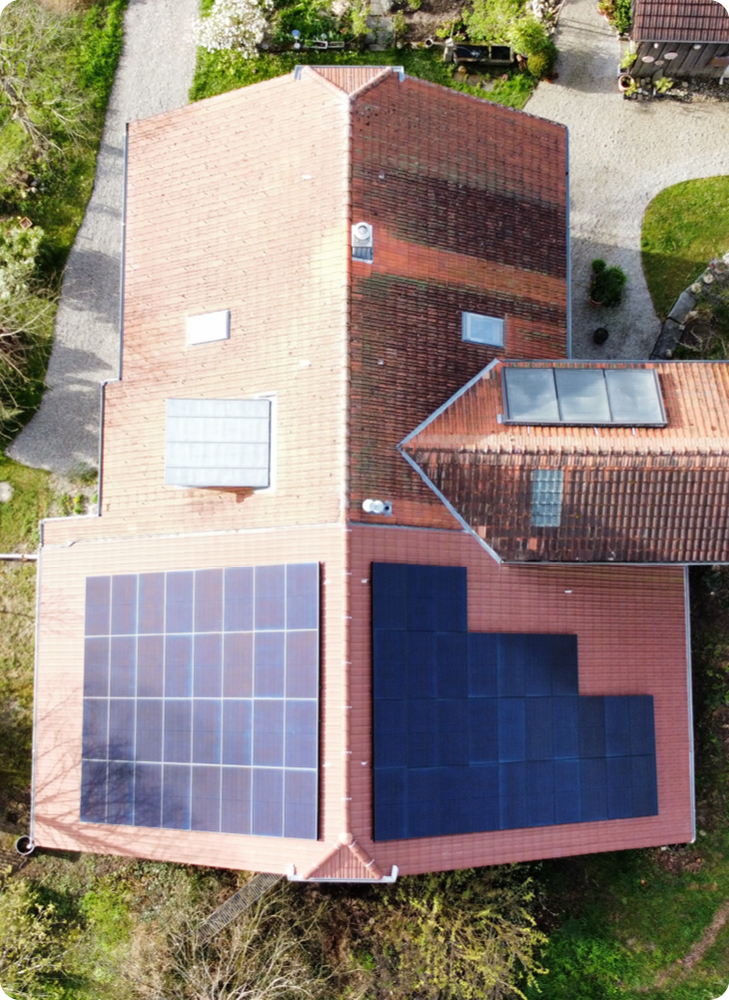

Bei diesem nicht weniger spannenden Projekt durften wir eine bestehende Solaranlage quasi "upgraden".

JS hatte bereits vor 10 Jahren eine Solaranlage mit knapp 11kWp installieren lassen. Zeit also – ein Batteriespeicher zu ergänzen – und sein Haus "Notstromfest" zu machen.

Dank der guten Mitarbeit und Unterstützung des Kunden JS konnte die Lösung schnell designed und installiert werden. Ab Auftragsvergabe bis zu Installation und Inbetriebnahme vergingen nicht einmal ganz 8 Wochen.

Mit diesem dankbaren Referenzbeispiel möchten wir auf das installierte "Upgrade" näher eingehen.

Anlagebeschrieb – Solar-/ Wechselrichter

Ersetzt wurde der bestehende SMA-Wechselrichter mit einem SWAYTRONIC 10KW SMART-Hybrid Inverter 3PH - ein All in One Gerät mit Notstrom-Funktion.

Die drei PV-Strings wurden übernommen und mittels unserer PV-Combiner Box zusätzlich in Bezug auf Überspannung und Überstrom abgesichert.

Der eingesetzte bidirektionale und hybride Wechselrichter mit einer PV Eingangsleistung von 13kWp deckt die Performance der 11kWp - Anlage perfekt ab und hat noch Luft nach oben - um das Gerät nicht auch voller Leistung zu fahren.

Anlagebeschrieb – Batteriespeicher

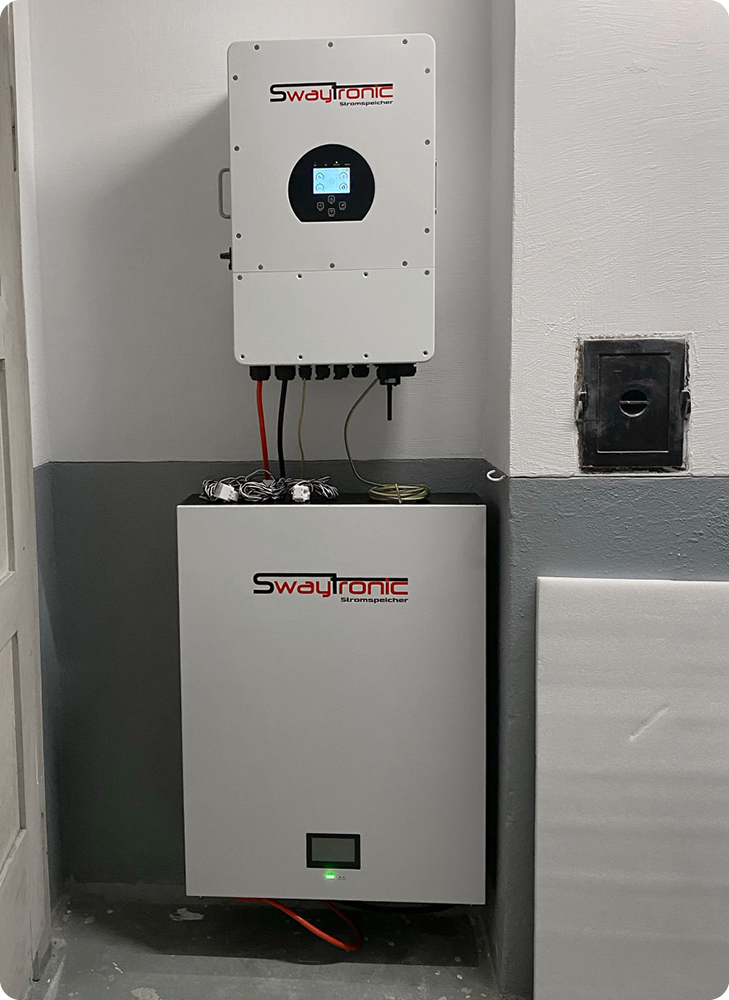

Der Kunde hat sich für einen SWAYTRONIC Stromspeicher 10kWh Wandmodul M entschieden. Unsere Wand-Stromspeicher sind im Parallelbetrieb bis auf 16 Module erweiterbar.

Bei diesem Projekt wurde bereits vorgesehen bei Bedarf ein zusätzliches Batteriemodul einfach zu ergänzen. Die Installation kann dieses mit nur kleinen Anpassungen aufnehmen da die Vorsicherung und Verkabelung dies bereits vorsieht.

Das Batteriemodul arbeitet mit 51.2V DC-Gleichspannung und liefert bis zu 7.68kW Leistung ab Batterie. Das Modul überwacht alle relevanten Batteriedaten im live Modus und überliefert diese an den Wechselrichter um jederzeit die Funktion und Sicherheit zu überwachen.

Den Eigenverbrauch und den Unabhängigkeitsgrad steigern...

Der Kunde JS verbraucht mit dem neuen Solarspeicher – System von Swaytronic deutlich mehr des selbst produzierten Stroms,

speist weniger in das Netz zurück – und kauft an vielen Tagen zwischen April und Oktober keinen Strom mehr ein. Der Batteriespeicher flacht die Kurve Produktion VS. Verbrauch deutlich ab, damit ein Maximum an Eigenverbrauch erreicht wird. Bei Netzausfall schaltet sich die Batterie innert 4ms automatisch zu und garantiert eine unterbrechungsfreie Stromversorgung.

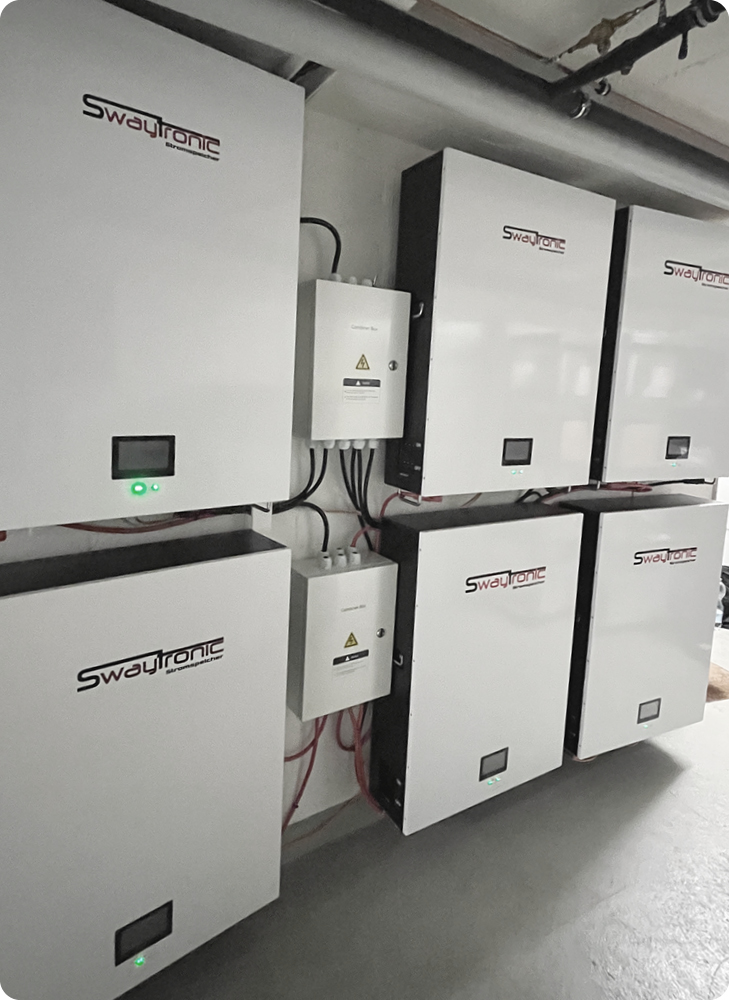

Eine Wandvoll Speicher

Bei dieser Anlage handelt es sich um einen Hausspeicher mit einer Kapazität von 85.98kWh. Erreicht wird dies mit 6Stk. Swaytronic Wandspeicher Module, modular verschaltet - die Leistungsaufnahme erfolgt im parallelen Betrieb aller Module. Es handelt sich ausserdem um ein Low-Voltage System.

Steuerung ab bereits einem SSHWR

Bereits ab einem SMART-Hybrid WR lassen sich bis zu 16 Batteriemodule steuern. In diesem Fall und Projekt 6Stk. mit insgesamt 85.98kWh Speicher.

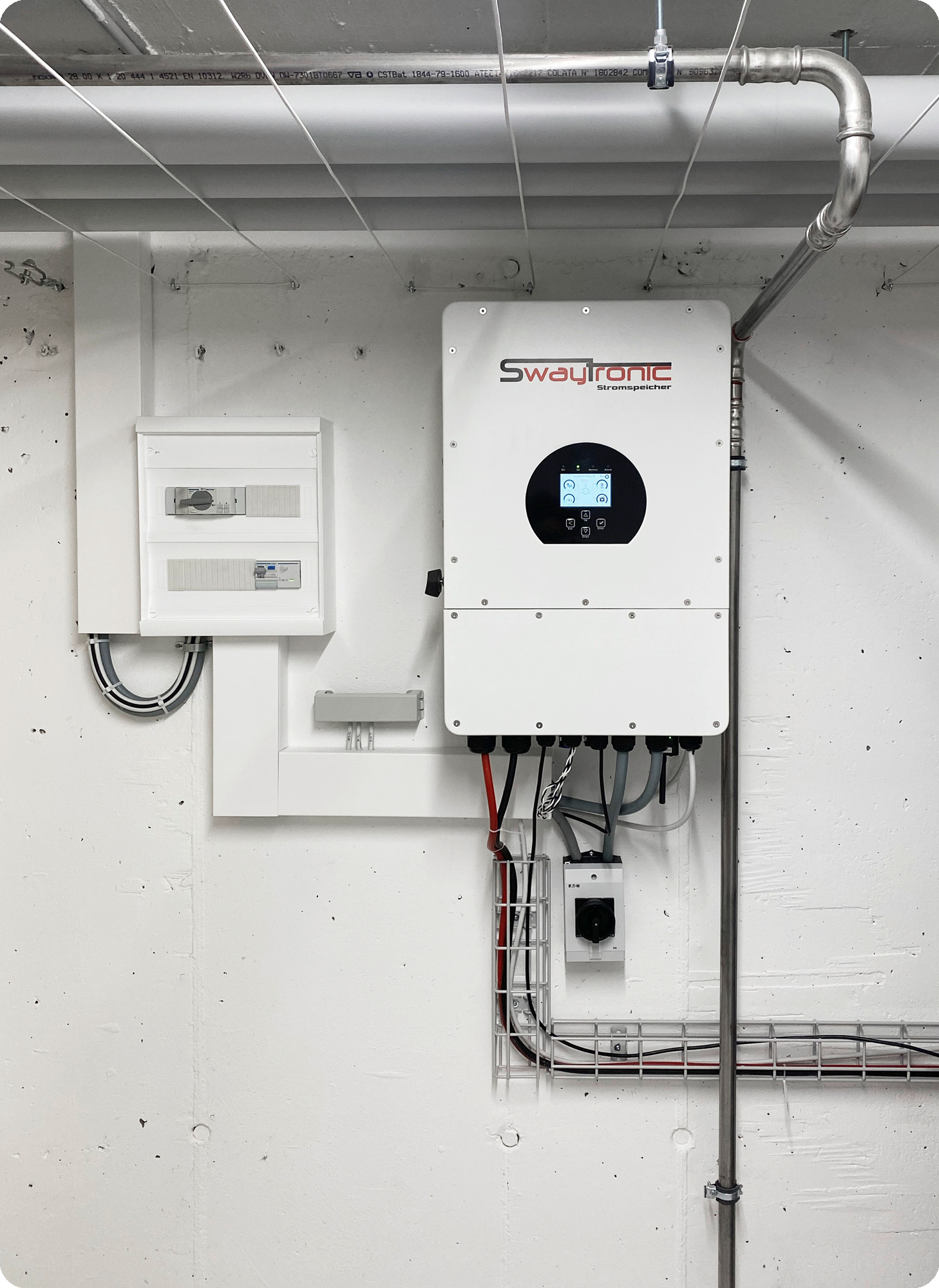

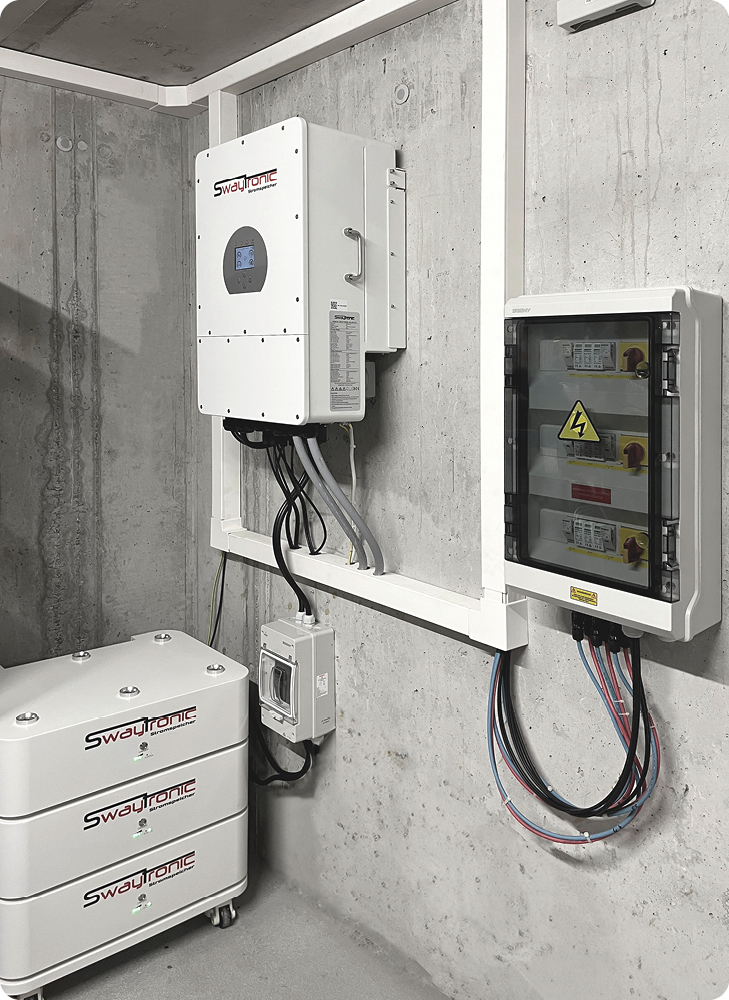

Kompakt und Plug & Play

Eine Hausspeicher-Anlage mit 10.14kWp Solar - und 15kWh Solarspeicher mit Notstromfunktion.

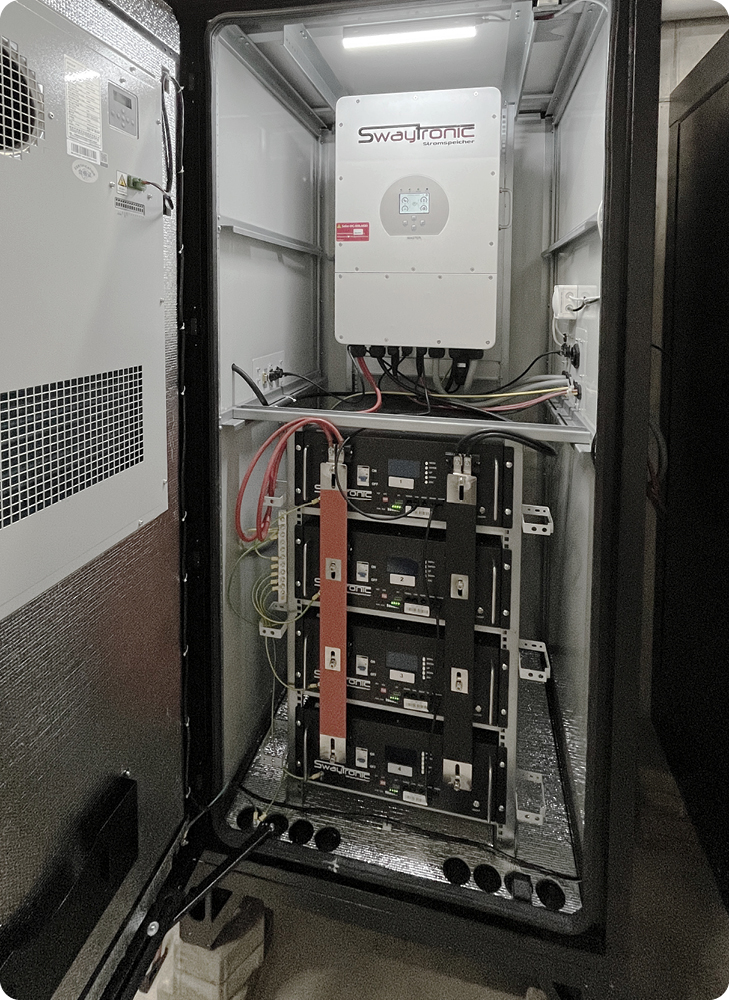

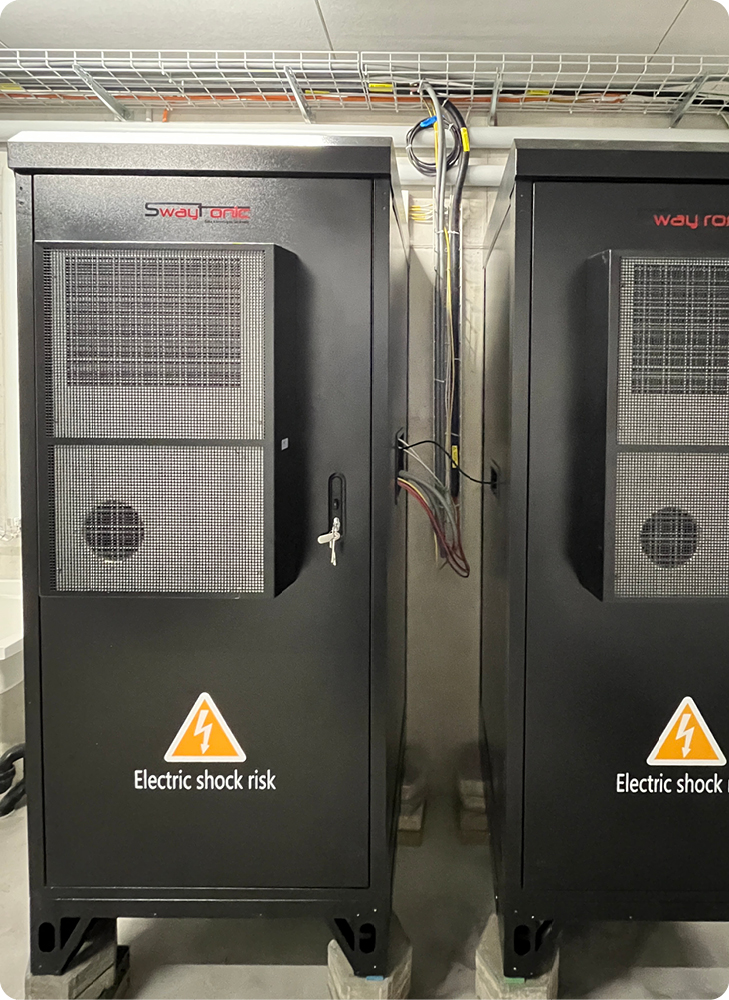

Im Cabinet

Wir haben 4-Rackmodule à je 5kWh verbaut. Die Cabinet-Lösung bietet einen IP65-Schutz mit Air-Condition System und eignet sich vor allem für Firmen und Anwender mit Standorte in kalten, warmen oder wechselnder Umgebung. Der Speicherinhalt je Cabinet kann auf bis zu 40kWh inkl. Wechselrichter ausgebaut werden.

Modularität ist der Schlüssel

Auch die Cabinets können aufbauen und in paralleler Verschaltung fast beliebig erweitert werden. Hermetisch abgeriegelt und klimatisiert sorgen die vollautomatischen Systeme stets für den besten Wirkungsgrad.

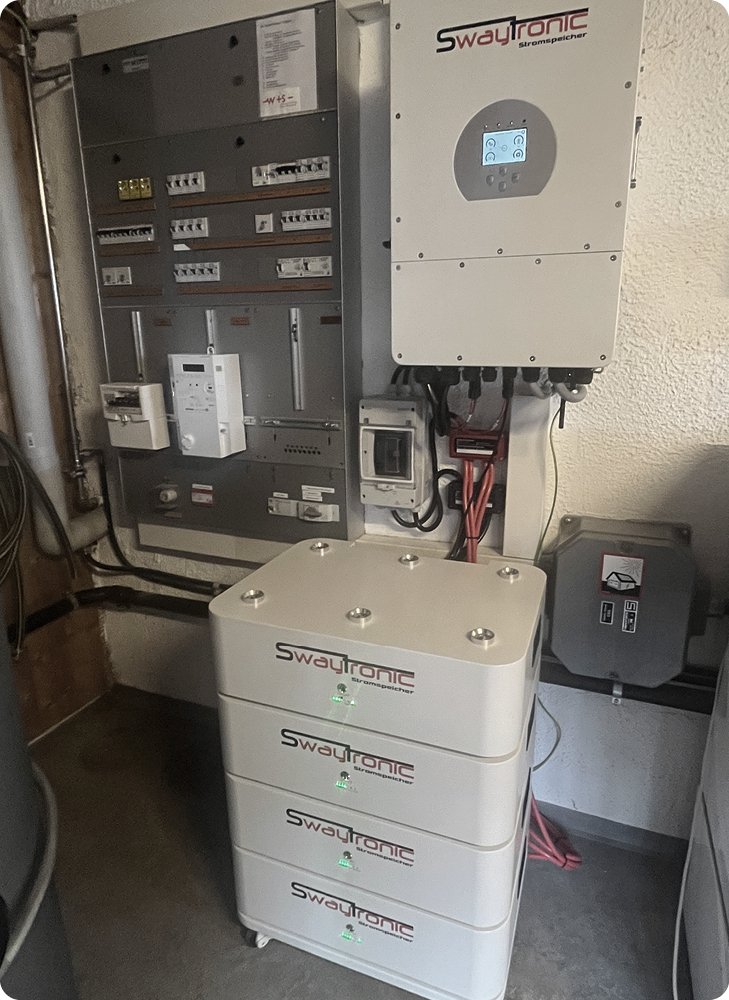

20kWh – der Hausstandard

Die meist gewählte Speicherkapazität liegt aktuell bei 20kWh, hier umgesetzt mit unseren Pro-Module à je 5kWh. Die Solaranlage umfasst 13.2kWp.

30kWh – Mehr Speicher

Wir sind flexibel und modular - die Wunschgrösse der Speicherkapazität kann auf 3 verschieden Arten erreicht werden. In dieser Kundenlösung haben wir 3 Wandmodule mit 10kWh verbaut. Die Batteriespeicher befinden sich bei diesem Kunden in einem anderen Raum.

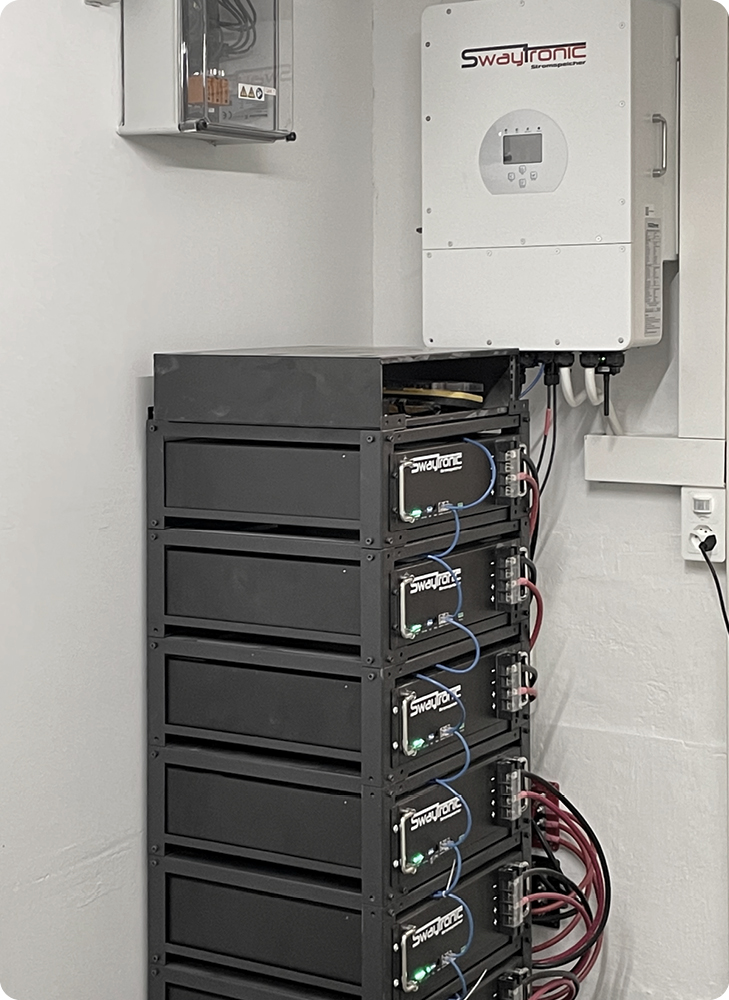

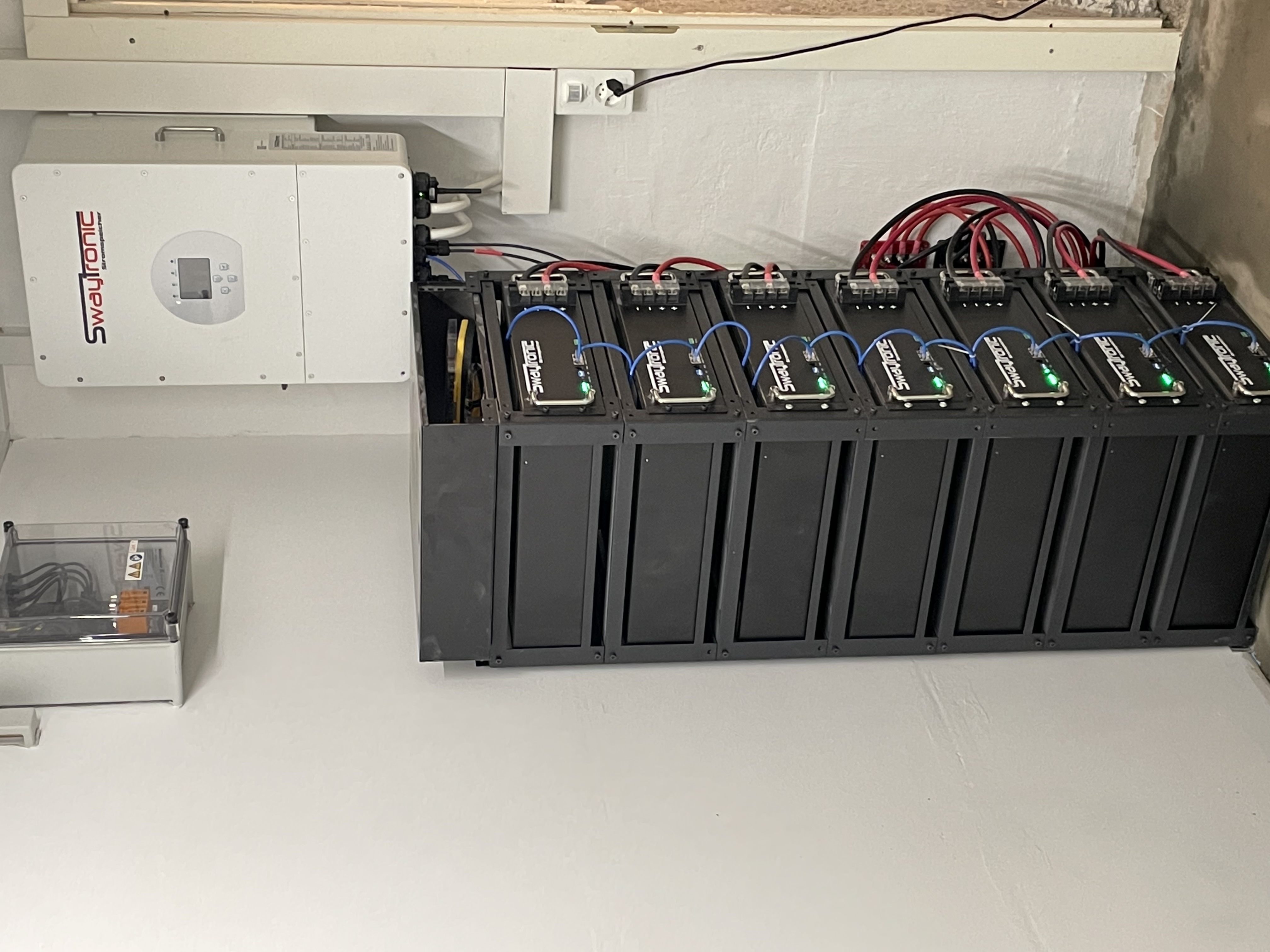

Unsere Rackmodule 4.8kWh

Einen Speicher-Turm, oder anders gesagt - einen Turm von einem Speicher durften wir in Ehrendingen AG bauen. Der Kunde wünschte eine modulare und platzsparende Lösung, welche auf bis zu 16 Batteriemodule erweiterbar ist.

20kWh – der Klassiker

Auch hier durften wir 20kWh verbauen, die Kapazität der Solaranlage beträgt 15.1kWp. Bis zu 15.6kWp Solar und bis zu 16 - Batteriemodule können wir mit nur einem SMART-Hybrid WR realisieren.

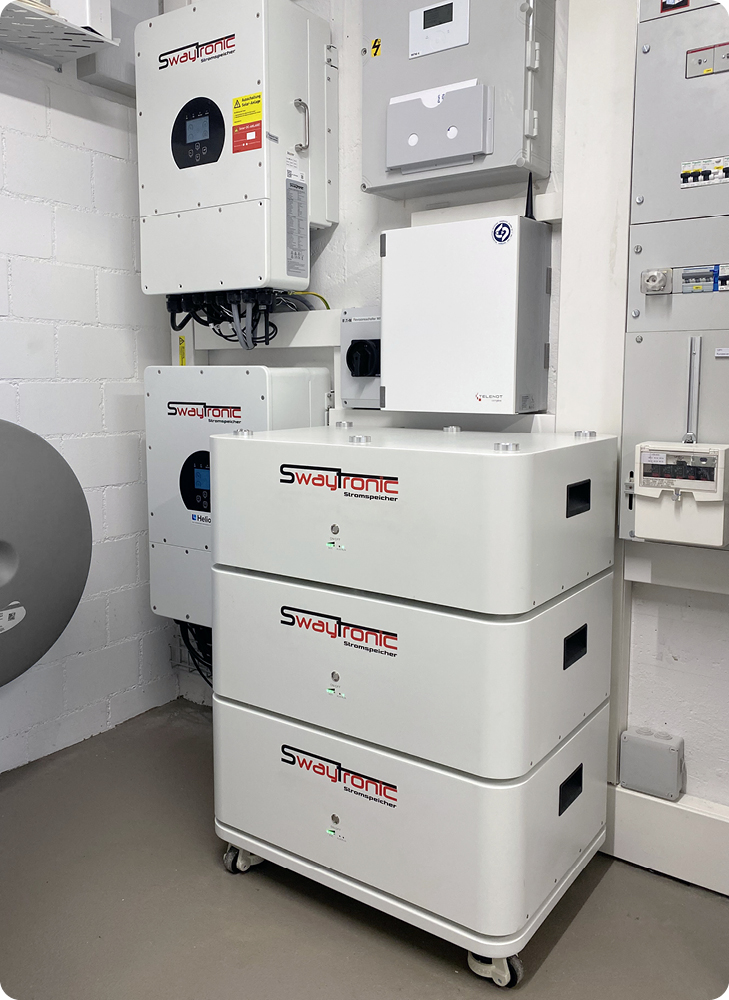

30kWh – passgenau

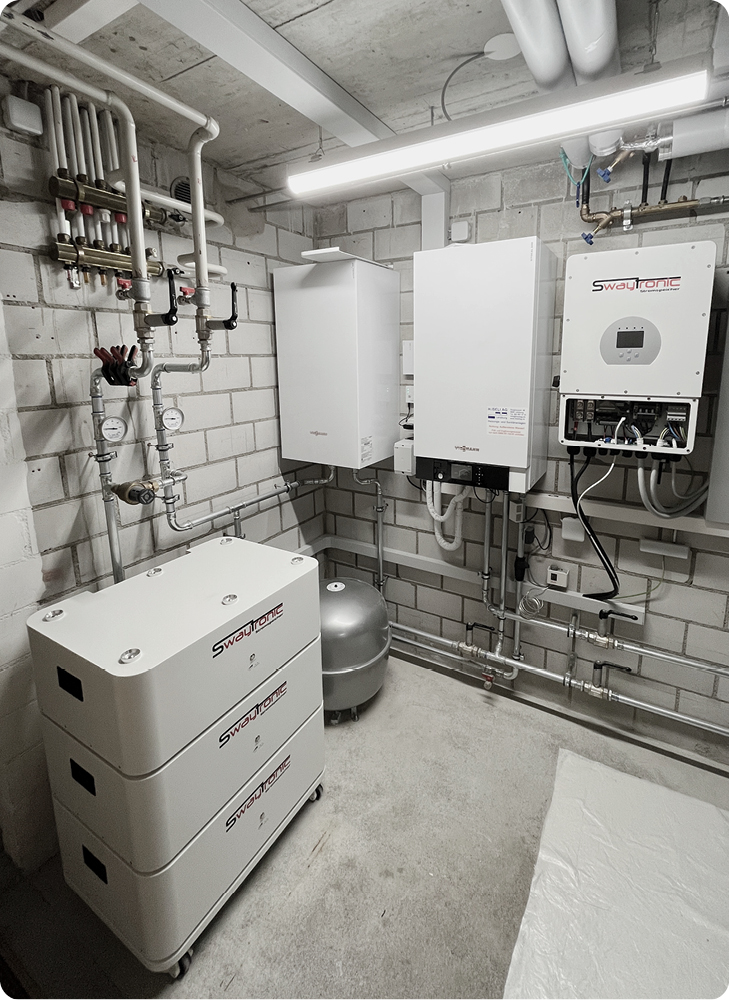

Mit unserem flexiblen Systemen fügen wir uns nahtlos in bestehende Technikräume ein, die Batterien können sowohl an der Wand oder wie bei diesem Projekt auch gestapelt werden.

Kompakt und sauber

Ein Hoch auf unsere Partner im AC- und DC Bereich, wir freuen uns unseren Kunden saubere und funktionelle Installationen zu übergeben - in diesem Fall mit 20kWh Speicher und 11.34kWp Solaranlage.

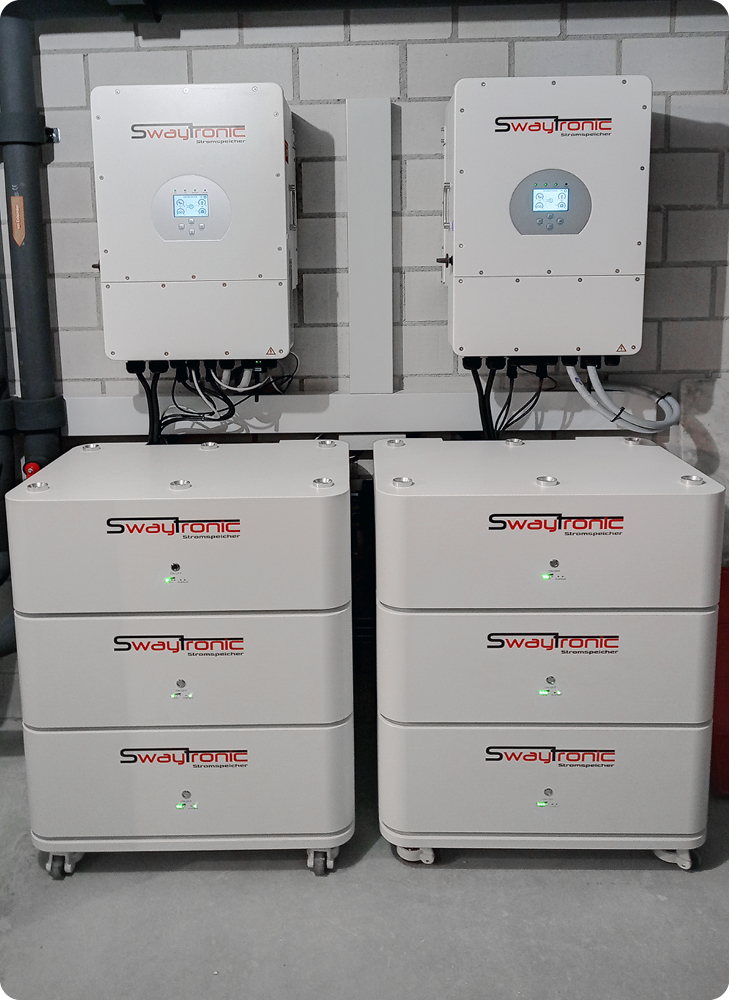

Zwei und Zwei

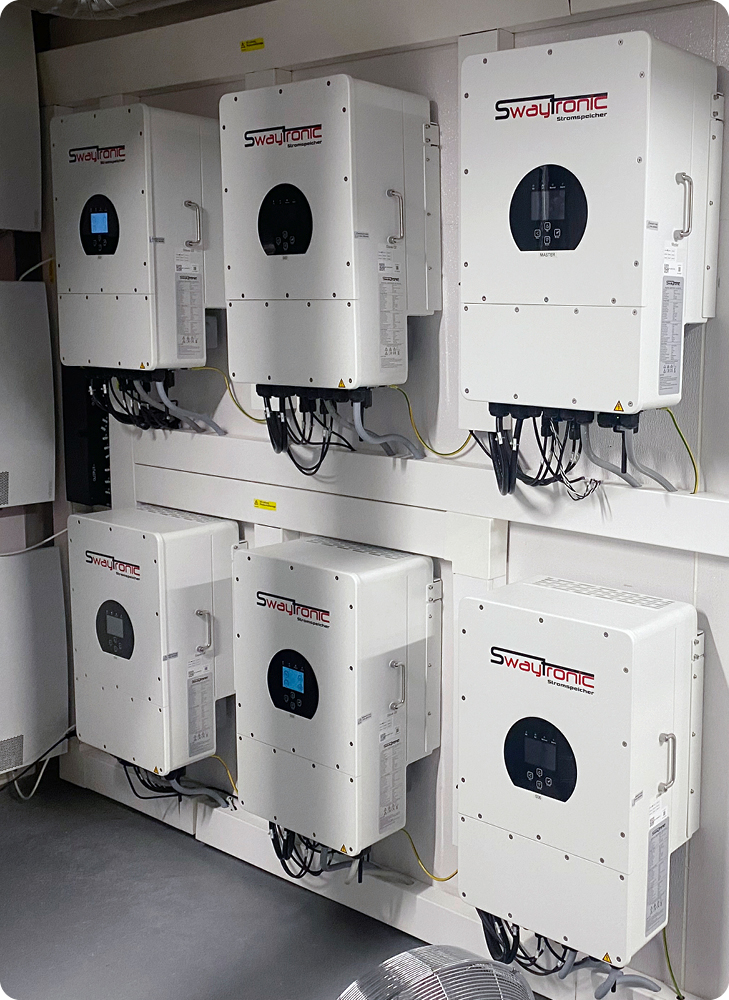

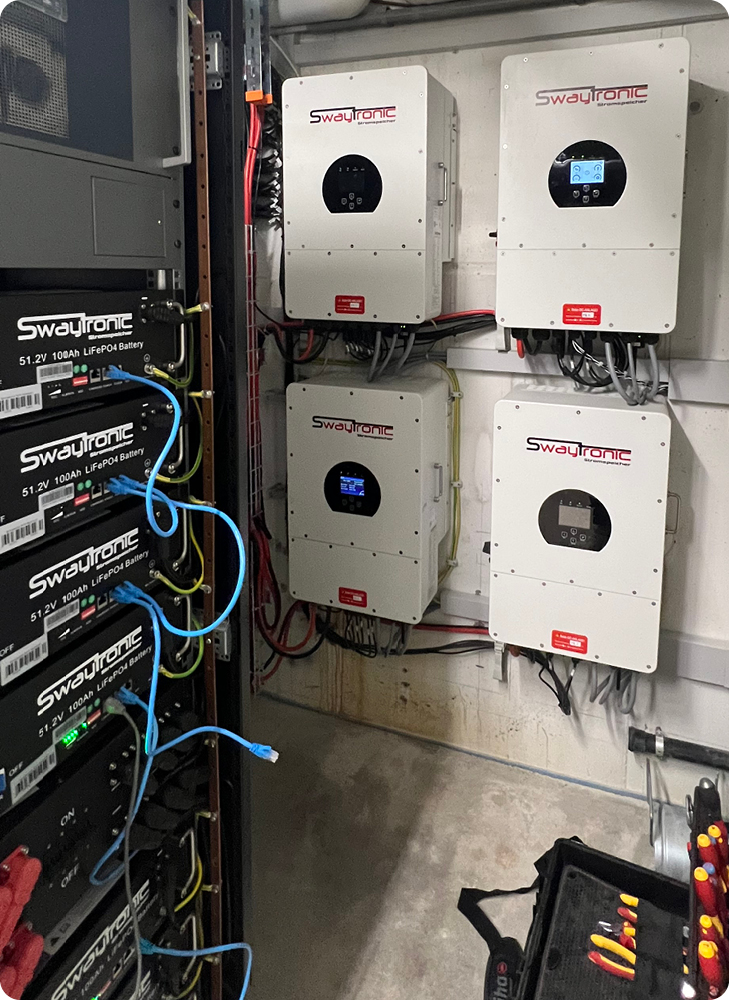

Hie und da erfordern die Solaranlagen, in diesem Bsp. mit 24.6kWp, die modulare Erweiterung mit Wechselrichtern - der Vorteil, mit jedem zusätzlichen WR verdoppeln sich auch die entsprechenden Leistungen. Das System kann im "Parallelmodus" als ein System betrieben werden, damit die Solarproduktion und der Speicher als Kumulation zur Verfügung stehen.
