Es handelt sich um einen multifunktionalen und notstromfähigen SMART-Hybrid Inverter, welcher die Funktionen eines Wechselrichters, eines Solarladegeräts und eines Batterieladegeräts kombiniert, um eine unterbrechungsfreie Stromversorgung zu gewährleisten. Sein umfassendes Touch-Display bietet den Nutzern konfigurierbare und leicht zugängliche Touch-Funktionen, um das System perfekt auf die Solaranlage, den Batteriespeicher- und das Energiemanagement ab zu stimmen.

Der dreiphasige Swaytronic SMART-Wechselrichter kombiniert ausgefeilte digitale Steuerungstechnik mit einer effizienten Architektur der Energieumwandlung, um damit die Energieproduktion zu optimieren und eine unübertroffene Zuverlässigkeit zu erreichen.

Die Festspannungstechnologie stellt sicher, dass der Wechselrichter stets bei optimaler Eingangsspannung betrieben wird, unabhängig von der Anzahl der Module in einem Strang oder weiteren Umgebungsbedingungen.

Der Wechselrichter verfügt über ein permanentes Daten-Monitoring, ein eingebauter SMART-Meter sorgt dafür, dass alle relevanten Daten im Live-Modus zur Verfügung stehen.

Optimal gerüstet für jeden Einsatz -
mit dem Swaytronic 10KW SMART-Hybrid Inverter 3PH - auch bei Netzausfall!

Der Swaytronic 10KW SMART-Hybrid Inverter 3PH leitet den erzeugten Gleichstrom in Abhängigkeit der Einstellungen und Vergabe von Prioritäten an das Speichersystem weiter. Dabei kann er in seiner Bidirektionalen-Arbeitsweise sowohl den Strom der Solarmodule als auch weiteren angeschlossenen AC-Quellen verarbeiten. (Von Generatoren, bestehenden Wechselrichtern etc.)

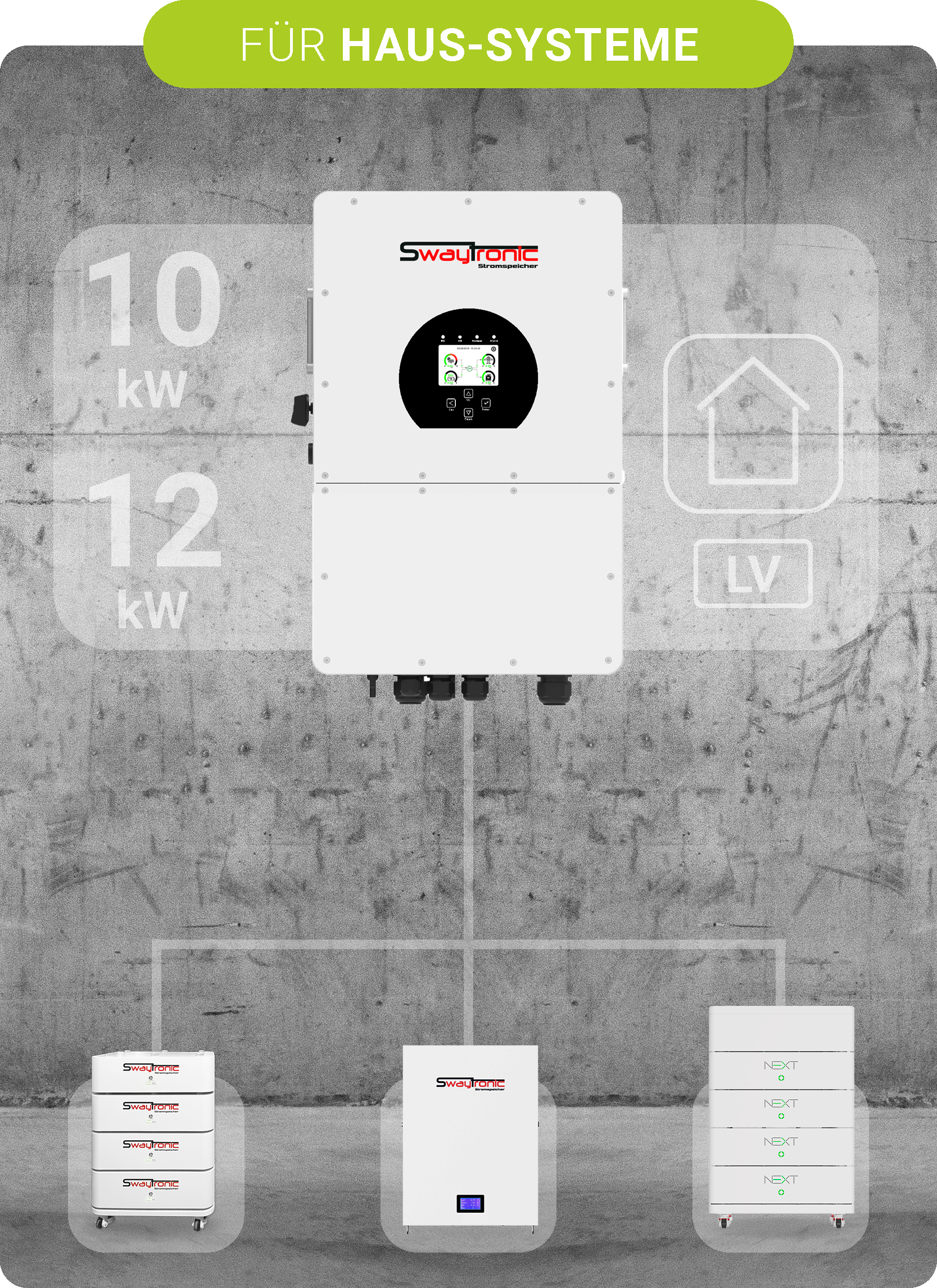

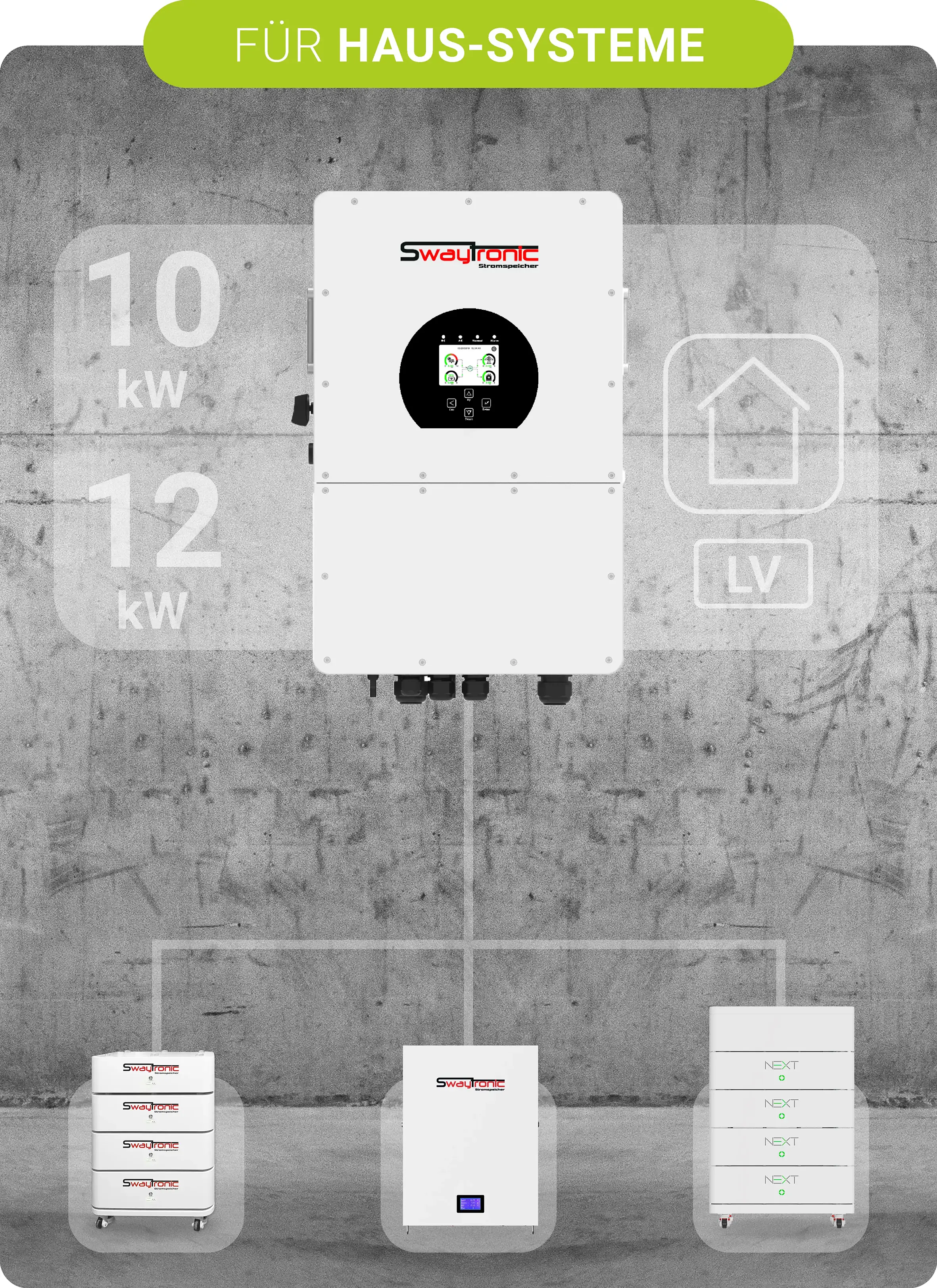

Der Swaytronic 10KW SMART-Hybrid Inverter 3PH verfügt als Hybrid-Wechselrichter über diverse Anschlüsse. Über den Batterieeingangsanschluss können die externen Stromspeichermodule modular und bis zu 16Stk. angeschlossen werden.
Der PV-Eingangsanschluss verfügt über zwei MPPT Tracker (2+1) wodurch ein optimaler Betrieb und ein maximaler Ertrag der PV-Anlage erreicht werden kann. Es stehen direkt am Inverter 3 Solar-String-Eingänge zur Verfügung.
Der Netzanschluss verbindet den Hybrid-Inverter mit dem öffentlichen Stromnetz (Hausanschluss). Der Netzstrom liegt dabei immer an - auch wenn dieser nicht benötigt wird um den Inverter zu betreiben. Im Fall eines Netzunterbruchs, schaltet der Wechselrichter binnen 4ms automatisch in den Notstrom-Modus und versorgt die Verbraucher mit der zu diesem Zeitpunkt zur Verfügung stehenden Solarenergie, kombiniert bzw. ergänzt durch den Batteriespeicher.
Wir bieten eine dreifache Sicherheit, denn sollte der Netzstrom ausfallen, kein Solarstrom produziert werden und die Batterie ebenfalls bereits leer sein - schalten wir auf die Generatorfunktion um.
Wir verfügen zusätzlich über einen potentialfreien Anschluss, so kann das System im Notfall auch über einen externen Generator betrieben / geladen werden.
Bei Überschuss von produzierter Solar-Energie wird diese in der Batterie zwischengespeichert und kann zu einem späteren Zeitpunkt verbraucht werden.
Der Kunde entscheidet die Bidirektionale Funktion und Vergabe von Prioritäten dabei selbst - dies kann jederzeit angepasst und frei eingestellt werden.

2 Artikel

Ab Werk wird der Wechselrichter in Bezug auf die Prioritäten wie folgt voreingestellt:
Die Solarenergie versorgt die Verbraucher, überschüssige Energie wird in die Batterie geleitet - sollte diese vollgeladen sein, verkauft der SMART-Hybrid Inverter die Restenergie in das öffentliche Stromnetz.
Sollte die Solarenergie unter den Wert der Verbraucher fallen, wird die benötigte Energie live und permanent aus dem gespeicherten Strom aus der Batterie bereitgestellt. Dies bis der voreingestellte Ladezustand der Batterie (SoC) erreicht ist. Der Netzstrom wird als letzte Priorität mit einbezogen und nur dann zugeschaltet, wenn weder Solar- noch Batteriestrom zur Verfügung steht.
So können wir den Eigenverbrauch sowie den Autarkiegrad merklich erhöhen. Unser System zentriert den Kunden und dessen eigene Energieproduktion und den Verbrauch - Stromausfälle können überbrückt, ein teurer Stromzukauf minimiert werden.

Die All in One Lösung - es gibt nichts was nicht geht.



Unsere Hybrid-Inverter sind mit allen Komponenten und Funktionen ausgestattet um einen bidirektionalen und autarken Betrieb inkl. Stromrückspeisung und im Notfall auch USV (Unterbrechungsfreie Stromversorgung) zu gewährleisten. Dies erreichen wir mit nur einem Gerät - die Installationskosten werden reduziert und der Kunde nutzt jene Funktionen welche ihm einen Mehrwert bieten, alles kann, nichts muss genutzt werden.

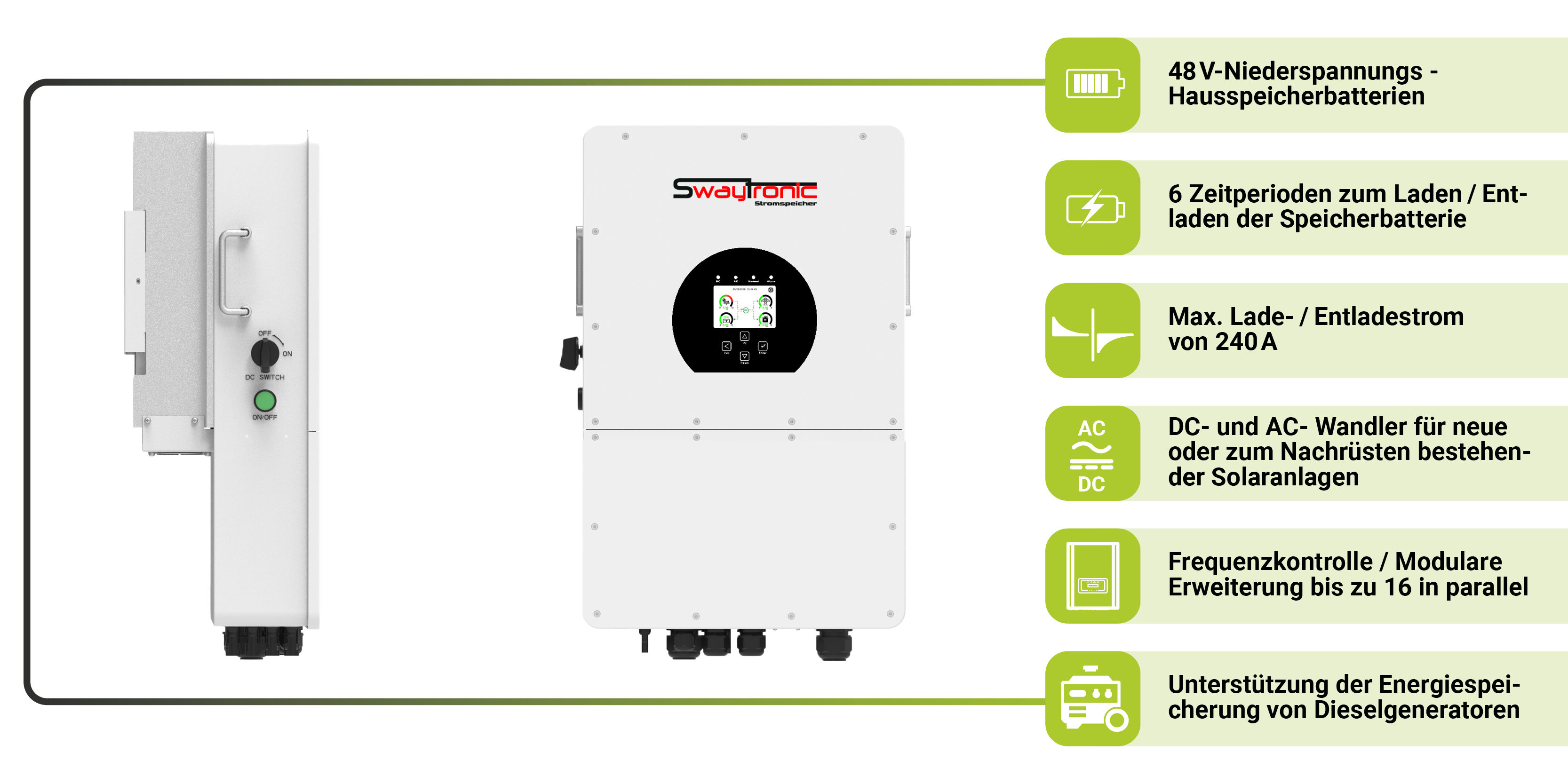

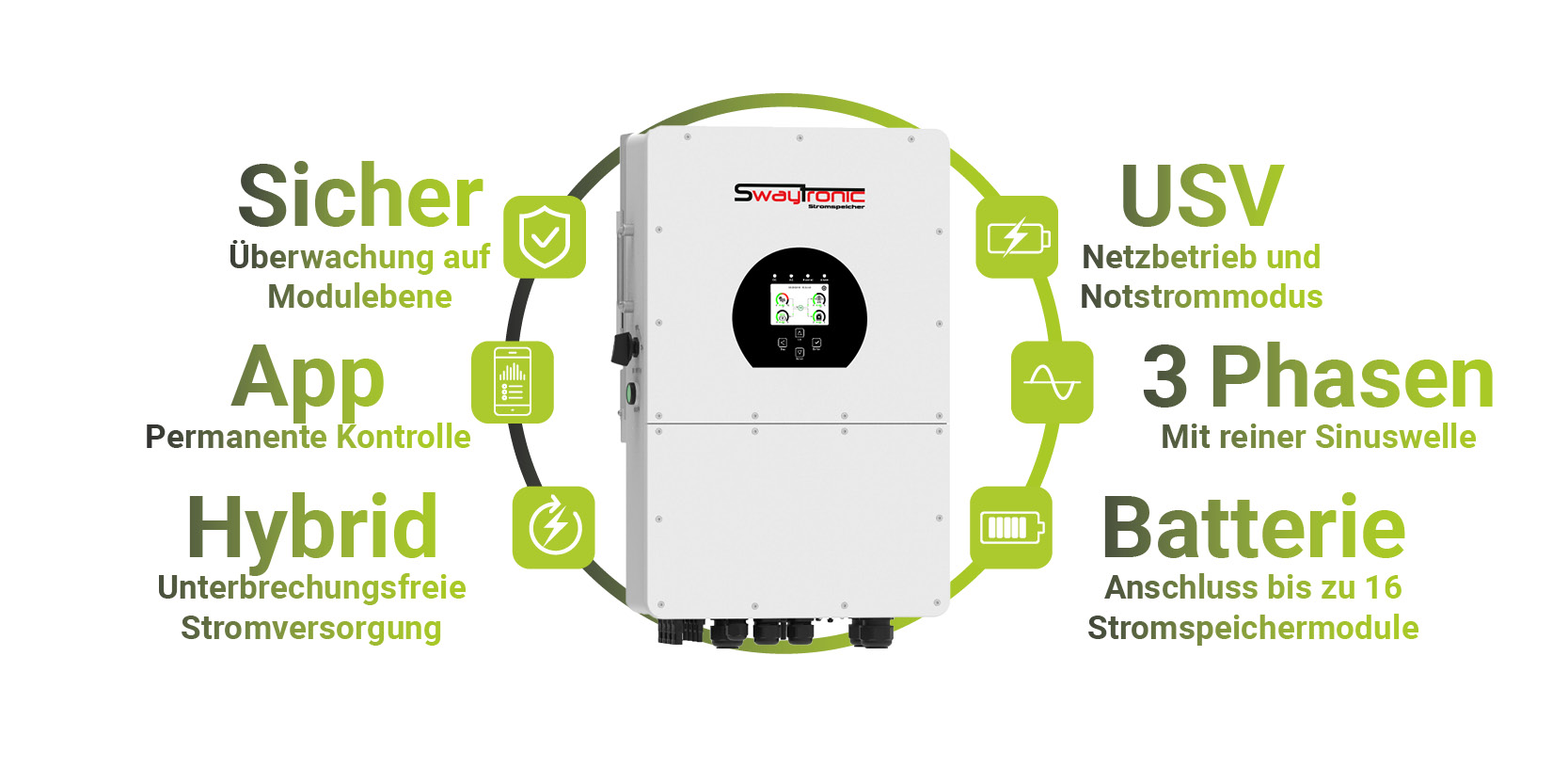

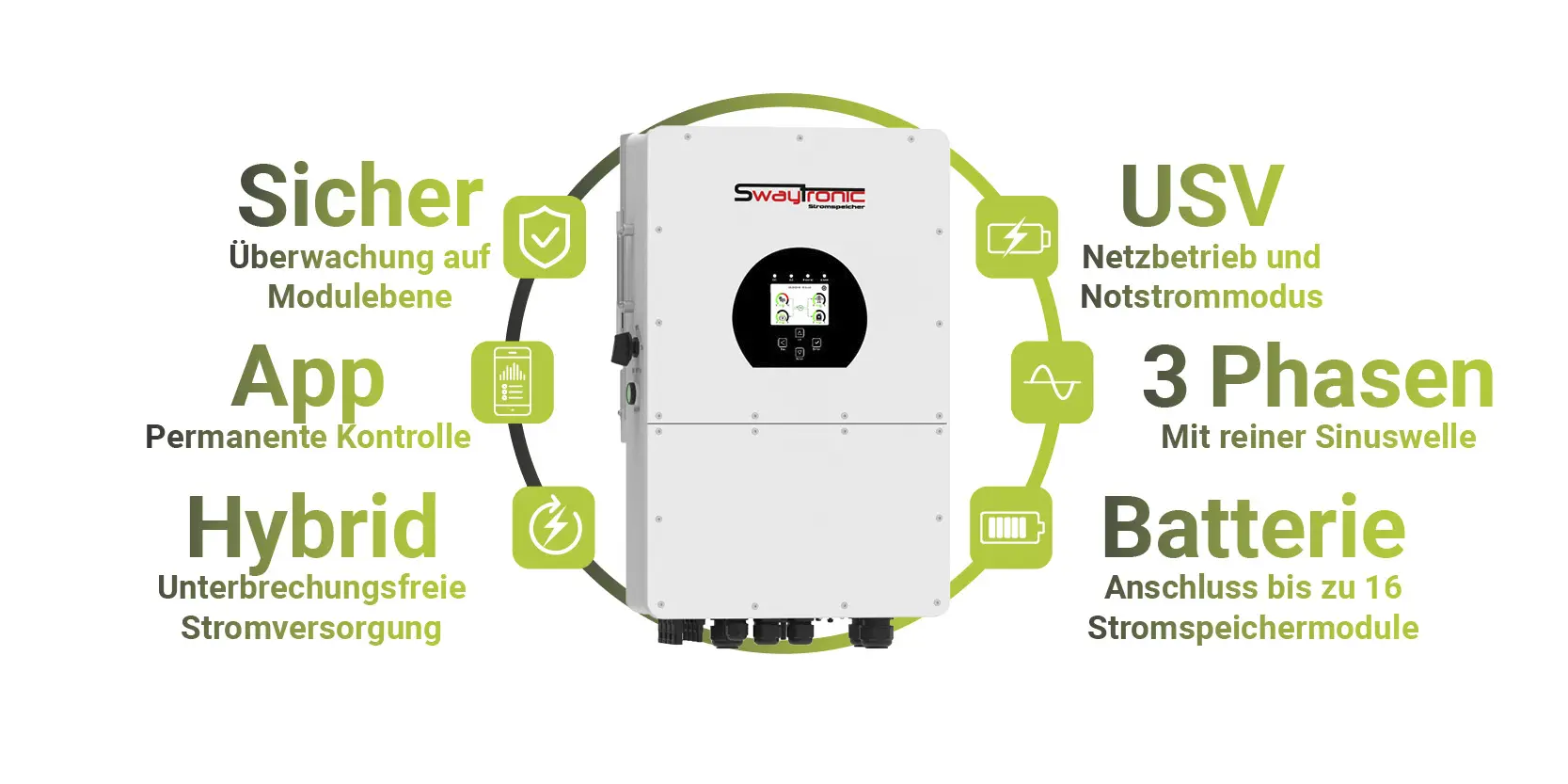

Produktmerkmale

 • 230V / 400V Dreiphasen-Inverter mit reiner Sinuswelle
 • Eigenverbrauch und Einspeisung in das öffentliche Stromnetz
 • Programmierbare Versorgungspriorität für Batterie oder Netz
 • Mehrere Betriebsarten programmierbar: Netzgebunden, netzunabhängig und USV
 • Konfigurierbarer Batterieladestrom / Spannung je nach Anwendung über LCD-Einstellung
 • Konfigurierbare AC / Solar / Generator-Funktion nach Priorität durch LCD-Einstellung
 • Kompatibel mit Netzspannung oder Generatorstrom
 • Schutz gegen Überlastung, Temperatur und Kurzschluss
 • Intelligentes Batterieladegerät für eine optimierte Batterieleistung
 • Begrenzungsfunktion, die verhindert, dass überschüssige Energie Bei Netzausfall zurück fliesst
 • Unterstützung von WiFi-Überwachung
 • App- und Webapplikation zur Überwachung der Anlage
 • Einbau von 2 Strings für MPPT Tracker + 1 String für 1 MPPT Tracker
 • Intelligente einstellbare dreistufige MPPT-Ladung für optimierte Batterieleistung
 • Laufzeit Messfunktion
 • Intelligente Lade- und Entlade Funktion
 • Permanente Überwachung der Batteriemodule

Leistungsmerkmale:

 • Hoher Wirkungsgrad (97.6%)
 • Hohe MPPT-Effizient (99.90%)
 • Hohe Zuverlässigkeit mit Standardgarantie von 5 Jahren
 • Kompakt, leicht und einfach zu installieren
 • Eigenes Kühlsystem
 • Schnelle und einfache Inbetriebnahme der Wechselrichter direkt von Ihrem Smartphone aus mit der Swaytronic Set-App
 • Eingebauter Überwachungsempfänger auf Modulebene
 • Drahtlose Internetverbindung über den mitgelieferten WiFi-Plug
 • Schutzart: IP65 – Installation im Innen- und Außenbereich

Swaytronic -
Manual
auf Anfrage zum download
Swaytronic, Inverter-10K-3PH-CH-10K-3PH_Manual_DE_0.1 _A_0.1_web.pdf
Swaytronic -
Datasheet Spec-Sheet
Swaytronic, SWAYTRONIC-10K-3PH-CH 3PHASE 48VDC SPEC_DE_0.1 _A_0.1.pdf

Grundlegende Systemarchitektur

Die folgende Abbildung zeigt die grundlegende Anwendung dieses Wechselrichters

Impressionen

Die folgenden Abbildungen zeigen einige Details des Wechselrichters
