Sterling Power - Hochspannungsschutzgerät für 12-V-Batterien, Nennstrom 60 A Der HVDC12 ist ein 12-V-Batterieschutzgerät, das Ihre 12-V-Batterie(n) und Ihr 12-V-System vor kurzzeitigen und/oder anhaltenden hohen Gleichspannungsspitzen schützt, die in Ihrem Gleichstromsystem auftreten können. Diese Spannungsspitzen können durch fehlerhafte Solarladeregler und/oder Windkraftregler verursacht werden. Der HVDC ist sowohl mit Blei-Säure- als auch mit Lithiumbatterien kompatibel.Solar- und Windspannungsregler können ausfallen und schwerwiegende Folgen für Ihr Gleichstromsystem haben. Oftmals wird die ungeregelte Solar- oder Windspannung direkt an den 12-V-Batterieanschluss angelegt. Dies kann dazu führen, dass Spannungen von 16 V bis über 35 V direkt an Ihre 12-V-Batterie und Ihr 12-V-System angelegt werden. Die Auswirkungen auf Wechselrichter, DC/DC-Ladegeräte und 12-V-Zusatzgeräte (Kühlschränke, Pumpen usw.) sind erheblich. Dieses HGÜ-12-System ist so konzipiert, dass es vor solchen Fehlern schützt. Der HVDC12-Stecker hat zwei Anschlüsse. Einer der Anschlüsse wird an Ihre 12-V-Batterie bzw. Ihr 12-V-System angeschlossen, also an das 12-V-System, das Sie schützen möchten. Der andere Anschluss wird an Ihren potenziell gefährlichen Solarladeregler, Windgenerator oder ein anderes Gerät mit potenziell hoher Spannung angeschlossen.Die HVDC12 ist für 60 A bei 100 V DC ausgelegt – das Relais löst bei 16 V+ zum Schutz aus und die rote LED leuchtet auf. Das Relais muss dann manuell wieder eingeschaltet werden.Faustregel:Wechselrichter, normale 12V-Batterieladegeräte, 12V-Batterie-zu-Batterie-Ladegeräte, 12V-Zusatzgeräte (Pumpen/Kühlschränke) usw. sollten an die „ 12V-Batterieseite “ angeschlossen sein.Die Ausgänge für Solar- und Windregler sollten an der Hochrisiko-Steckdose „ Solar-/Windregler “ angeschlossen werden.Ein Verdrahtungsbeispiel finden Sie im Galeriebild. Gewicht – 300 gHöhe = 90 mm | Länge = 85 mm | Breite = 90 mmM6 - 6mm SchraubenBetrieb über 12-V-Batterie / 12-V-System – Stromverbrauch: 1 mAWenn HVDC12 aufgrund einer Überspannung auslöst, leuchtet die rote LED auf. Zum Zurücksetzen des Relais drücken Sie einfach den Knopf. Das Relais schaltet erst wieder ein, wenn die Spannung unter 16 V liegt. Bitte beachten Sie: Sollte dieses Relais ausgelöst haben, untersuchen Sie bitte die Ursache der Auslösung.Dies ist kein Produkt für den einmaligen Gebrauch. Es kann immer wieder verwendet werden. Wenn es sich jedoch häufig ein- und ausschaltet, liegt wahrscheinlich ein Problem mit einem Ihrer Regler vor. Entworfen, entwickelt und hergestellt in England bei Sterling Power Products. Lieferumfang: 1 x Hochspannungsschutzgerät für 12-V-Batterien

SWAYTRONIC - Bus Bar - 300A (schwarz) Bus Bar für den zentralen Anschluss von + oder - Kabeln. Zentaler Sammelpunkt für Geräteanschlüsse.Verhindert dass zuviele Kabel direkt auf den Batteriepol geführ werden müssen. Anschluss: 4 x M8Mit Abdeckung und Schrauben für die Montage Lieferumfang: 1x Bus Bar

SWAYTRONIC - Bus Bar - 300A (rot) Bus Bar für den zentralen Anschluss von + oder - Kabeln. Zentaler Sammelpunkt für Geräteanschlüsse.Verhindert dass zuviele Kabel direkt auf den Batteriepol geführ werden müssen. Anschluss: 4 x M8Mit Abdeckung und Schrauben für die Montage Lieferumfang: 1x Bus Bar

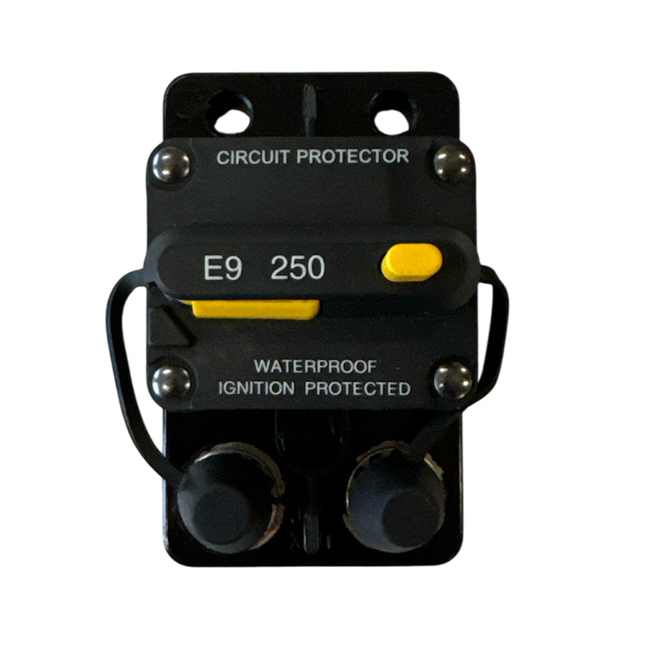

SWAYTRONIC - Sicherungsautomat 250A Mit dem thermischen Sicherungsautomat von Swaytronic hast Du die Möglichkeit deine DC-Stromanwendungen abzusichern. Der Sicherungsautomat verfügt über eine manuelle Rückstellung der Sicherung.Du musst also keine Ersatzsicherung bereithalten. Sollte der Sicherungsautomat auslösen, kannst Du diesen manuell wieder rückstellen.Der Sicherungsautomat verfügt über 3/8" Anschlussterminals.Er ist für DC-Spannungen im Bereich von 12V - 96V geeignet.Maximaler Strom bei: @ 96Vdc≤60A @48Vdc≤150A @24Vdc≤200 @14Vdc≤250AGehäuse | UL-zertifizierter 94V0 DuroplastStrombelastbarkeit | DC 250A ARegulatorische Trennung |Unterbrechungskapazität: SAE J1625; SAE J553,ABYC-E11;UL 1077*Zündschutzart: SAE J1171; UL 1500*Dauerhaftigkeit| SAE J1625; SAE J553Durchschlagfestigkeit | UL 1077*Staub- und wasserdicht| IP67Schock, Vibration, Korrosion, Luftfeuchtigkeit | Mil-STD-202 Lieferumfang: 1x Sicherungsautomat 250A

SWAYTRONIC - Batterie-Trennschalter-300A  Mit dem Batterietrennschalter trennen Sie in einem Handgriff Ihre ganze Stromversorgung von der Batterie.Der Anschluss erfolgt über M10 Anschlüsse an der Unterseite. Geeignet für die Aufputzmontage Lieferumfang: 1x Batterietrennschalter

SWAYTRONIC - Batterie-Trennschalter-200A  Mit dem Batterietrennschalter trennen Sie in einem Handgriff Ihre ganze Stromversorgung von der Batterie.Der Anschluss erfolgt über M8 Anschlüsse an der Unterseite. Geeignet für die Unterputzmontage.Einbaudurchmesser: 38mm Lieferumfang: 1x Batterietrennschalter

Sicherungshalter/Verteiler 12-fach    Sicherungshalter für die einfache Stromverteilung der Niederspannungsanwendungen.12-fach einzeln abgesichert (Sicherungen nicht im Lieferumfang) - Max. 30A pro Kanal - Gesamt max. 80ADer Sicherungshalter verfüg über ein Bus Bar um alle Masseanschlüsse wieder zentral über den Sicherungshalter zu führen. Lieferumfang: 1x Sicherungshalter1x Stickerset1x Satz Schrauben für die Befestigung

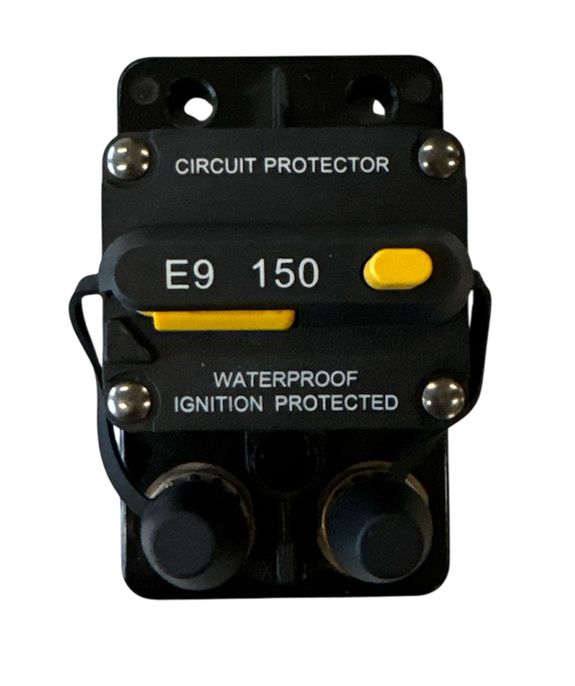

SWAYTRONIC - Sicherungsautomat 150A Mit dem thermischen Sicherungsautomat von Swaytronic hast Du die Möglichkeit deine DC-Stromanwendungen abzusichern. Der Sicherungsautomat verfügt über eine manuelle Rückstellung der Sicherung.Du musst also keine Ersatzsicherung bereithalten. Sollte der Sicherungsautomat auslösen, kannst Du diesen manuell wieder rückstellen.Der Sicherungsautomat verfügt über 1/4" Anschlussterminals.Er ist für DC-Spannungen im Bereich von 12V - 48V geeignet.Gehäuse | UL-zertifizierter 94V0 DuroplastStrombelastbarkeit | DC 150ARegulatorische Trennung |Unterbrechungskapazität: SAE J1625; SAE J553,ABYC-E11;UL 1077*Zündschutzart: SAE J1171; UL 1500*Dauerhaftigkeit| SAE J1625; SAE J553Durchschlagfestigkeit | UL 1077Schock, Vibration, Korrosion, Luftfeuchtigkeit | Mil-STD-202 Lieferumfang: 1x Sicherungsautomat 150A

Sicherungshalter/Verteiler 6-fach    Sicherungshalter für die einfache Stromverteilung der Niederspannungsanwendungen.6-fach einzeln abgesichert (Sicherungen nicht im Lieferumfang)  - Max. 30A pro Kanal - Gesamt max. 60ADer Sicherungshalter verfüg über ein Bus Bar um alle Masseanschlüsse wieder zentral über den Sicherungshalter zu führen. Lieferumfang: 1x Sicherungshalter1x Stickerset1x Satz Schrauben für die Befestigung

SWAYTRONIC - QC 3.0 Type C 60W USB/PD Buchse Anschlussbuchse mit 1 x USB QC3.0 und 1 x USB-PD Ausgang. Mit Beleuchtung (Ein-Ausschaltbar über Drucktaster)inklusive KabelschuhenEingangsspannung:DC12-24VQC3.0: 5V-3A, 9V-2A, 12V-2AType-C:5V-3A, 9V-3A, 12V-3A Lieferumfang: 1 x USB-Buchse mit Kabelschuhen

SWAYTRONIC - QC 3.0 Type C 60W USB/PD Buchse Anschlussbuchse mit 1 x USB QC3.0 und 1 x USB-PD Ausgang. Ohne Beleuchtung und ohne Ein-Ausschalter (Dauerstrom)inklusive KabelschuhenEingangsspannung:DC12-24VQC3.0: 5V-3A, 9V-2A, 12V-2AType-C:5V-3A, 9V-3A, 12V-3A Lieferumfang: 1 x USB-Buchse mit Kabelschuhen

SWAYTRONIC - Bus Bar - 130A Bus Bar für den zentralen Anschluss von + oder - Kabeln. Zentaler Sammelpunkt für Geräteanschlüsse.Verhindert dass zuviele Kabel direkt auf den Batteriepol geführt werden müssen.Mit Abdeckung und Schrauben für die Montage Lieferumfang: 1x Bus Bar

SWAYTRONIC - 2.4A USB Buchse Anschlussbuchse mit 2 x USB 2.4A Ausgängen. Mit Beleuchtung (Ein-Ausschaltbar über Touch-Knopf)inklusive Anschlusskabel mit integrierter Sicherung Lieferumfang: 1 x USB-Buchse mit Anschlusskabel

SWAYTRONIC - Batteriepol-Satz +/- M8 zum schrauben Batteriepol-Satz um bestehende M8-Anschlüsse an Swaytronic Speicherbatterien auf Rundpol umzurüsten.- Messing-verzinkt- Pol-Durchmesser: 17.5mm / 15.9mm

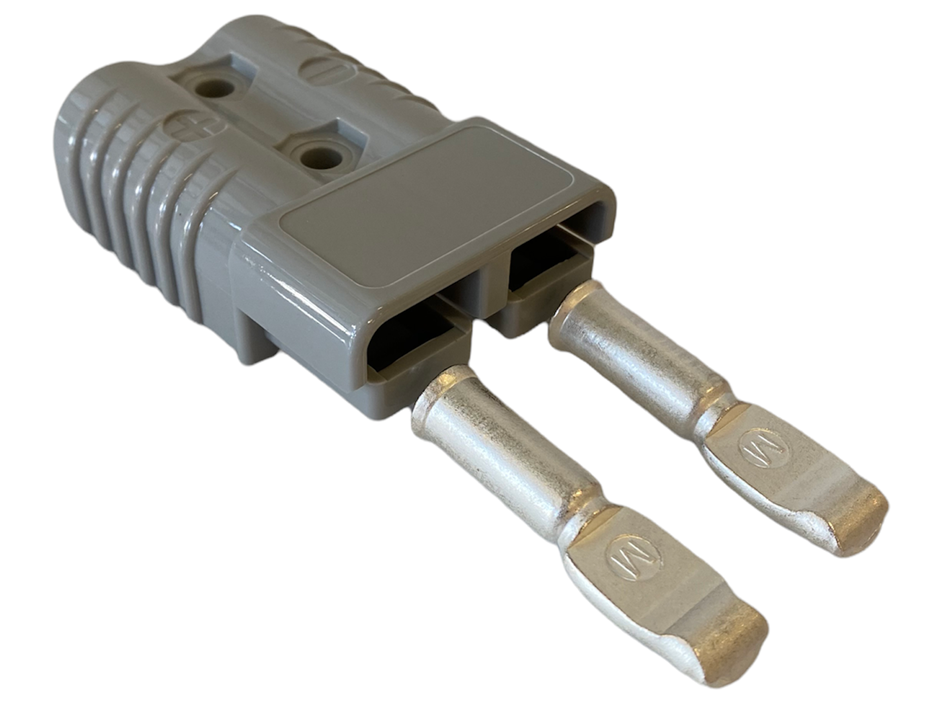

SWAYTRONIC Anderson Plug Grau Gross 175A Anschlussstecker für die Konfektionierung von anwendungsspezifischen DC-Kabel. Passend zu den Energiestationen von Swaytronic! Lieferumfang: 1x Anschlussstecker Anderson Gross, 2 Pins

SWAYTRONIC - Bus Bar - M6 (rot) Bus Bar für den zentralen Anschluss von + oder - Kabeln. Zentaler Sammelpunkt für Geräteanschlüsse.Verhindert dass zuviele Kabel direkt auf den Batteriepol geführt werden müssen.Der glasfaserverstärkte Nylonsockel gewährleistet hohe mechanische Festigkeit und HaltbarkeitAnschluss: 2 x M6 Lieferumfang: 1x Bus Bar M6

SWAYTRONIC - Bus Bar - M6 (schwarz) Bus Bar für den zentralen Anschluss von + oder - Kabeln. Zentaler Sammelpunkt für Geräteanschlüsse.Verhindert dass zuviele Kabel direkt auf den Batteriepol geführt werden müssen.Der glasfaserverstärkte Nylonsockel gewährleistet hohe mechanische Festigkeit und HaltbarkeitAnschluss: 2 x M6 Lieferumfang: 1x Bus Bar M6

SWAYTRONIC - Sicherungshalter-Midi-Fuse Der Schraub-Sicherungshalter für MIDI-Sicherungen von Swaytronic ermöglicht eine zuverlässige Montage von DC-Sicherungen des Typs MIDI-Fuse. Dank der Schraubverbindung lassen sich Kabel mit Ringösen direkt und sicher auf die Gewindebolzen montieren. Dies sorgt für eine stabile, langlebige Verbindung mit minimalem Spannungsverlust. Das robuste Gehäuse aus hochwertigem Kunststoff schützt die Sicherung zuverlässig, während die passende Abdeckung zusätzliche Sicherheit bietet. Die Befestigungsmuttern und Sprengringe sind bereits vormontiert, was die Installation erleichtert.Produktmerkmale:Geeignet für eine MIDI-SicherungMaximaler Strom: 150 AMaximalspannung: 32 V DCKompatibel mit MIDI-Fuse StreifensicherungenHinweis: Der Lieferumfang beinhaltet ausschließlich den Halter. Die passende MIDI-Sicherung ist separat erhältlich. Lieferumfang: 1x Sicherungshalter-Midi-Fuse

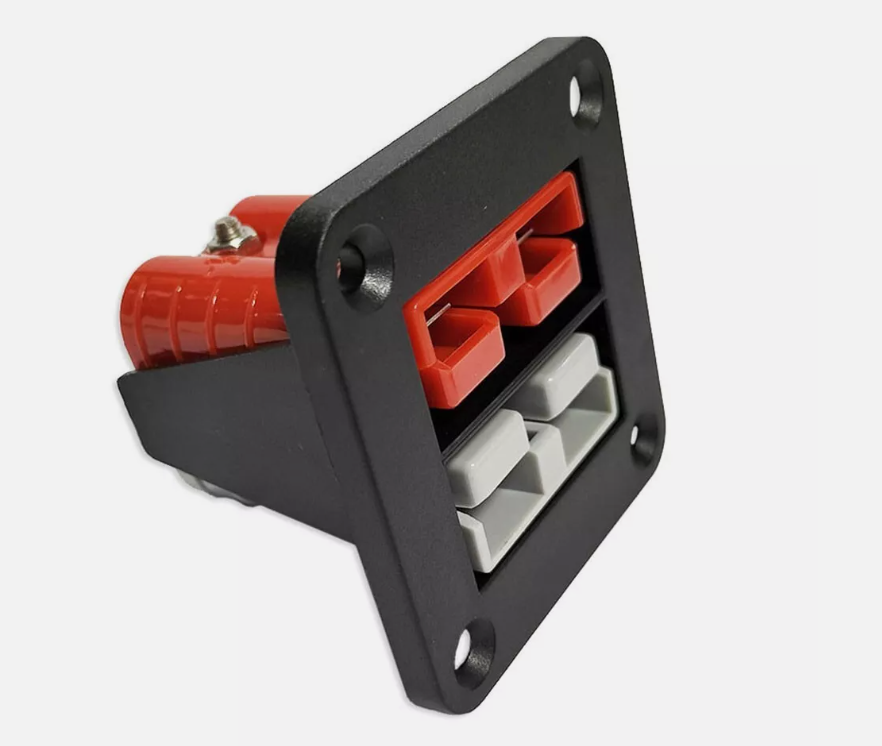

SWAYTRONIC Anderson Halterung Doppelt Halterung für den versenkten Einbau der Anderson Stecker 50A - Wird ohne Andersonstecker geliefert. Lieferumfang: 1x Anderson Halterung Einbau Doppelt

SWAYTRONIC Anderson Halterung Einbau Halterung für den versenkten Einbau der Anderson Stecker 50A - Wird ohne Andersonstecker geliefert. Lieferumfang: 1x Anderson Halterung Einbau

SWAYTRONIC - Sicherungshalter-Mini-ANL-150A  Sicherungshalter ANL für die Absicherung von hohen Lastströmen.Inklusive 150A Sicherung Lieferumfang: 1x Sicherungshalter 150A1x Mini-ANL-Sicherung 150A

SWAYTRONIC Anderson Plug Schwarz Anschlussstecker für die Konfektionierung von anwendungsspezifischen DC-Kabel. Passend zu den Energiestationen von Swaytronic!Strombelastbarkeit: 50AAbmessungen:        48mm x 37mm x 16mm Lieferumfang: 1x Anschlussstecker Anderson, 2 Pins

SWAYTRONIC Anderson Plug Gelb Anschlussstecker für die Konfektionierung von anwendungsspezifischen DC-Kabel. Passend zu den Energiestationen von Swaytronic!Strombelastbarkeit: 50AAbmessungen:        48mm x 37mm x 16mm Lieferumfang: 1x Anschlussstecker Anderson, 2 Pins

SWAYTRONIC Anderson Plug Blau Anschlussstecker für die Konfektionierung von anwendungsspezifischen DC-Kabel. Passend zu den Energiestationen von Swaytronic!Strombelastbarkeit: 50AAbmessungen:        48mm x 37mm x 16mm Lieferumfang: 1x Anschlussstecker Anderson, 2 Pins

SWAYTRONIC - Sicherungshalter Stecksicherung Sicherungshalter um DC Anwendungen bis 32V abzusichern. Für Standard-Stecksicherungen von 2-40A. Der Sicherungshalter verfügt über eine Schutzkappe, welche vor Feuchtigkeit und Nässe schützt. Lieferumfang: 1x Sicherungshalter
