Prismatische-Zellen

Aufbau

Prismatische-Zellen bestehen aus einem festen, metallischen Gehäuse in kubischer Form. Elektroden und Separatoren sind schichtweise aufeinandergestapelt.
Die Batteriepole sind typischerweise auf der flachen Oberseite an den Außenrändern angeordnet. Die bauformspezifische, große Oberfläche ermöglicht eine gute Wärmeableitung und die Zellen können platzsparend gestapelt werden.

Einsatz

Der Einsatz findet die Prismatische-Zelle in Hausspeichersystemen, als Solarakku oder auch für den Betrieb von elektrischen Fahrzeugen.
Das prismatische Format bietet einen einfachen Montagevorgang. Durch die integrierten Anschlussterminals, können Akkupacks relativ einfach realisiert werden. Durch die eher grössere Ausführung der Zellenformate, wird viel Energie gespeichert. (> 20Ah)

Gute Mechanische Eigenschaften

Hohe Zellendichte

Stapelbar – einfacher Verbau

Integrierte Anschlussterminal

Entladediagramme der Winston LiFeYPO₄ -Zellen

Die Einzelzellen von Winston:

EAN	Spannung (V)	Kapazität (VAh)	Arbeits- spannung (V)	Entladeschluss- spannung (V)	Lade- schluss- spannung	Empf. Ladestrom (A)	Max. Ladestrom (A)	Max. Spitzen- entlade- strom (A)	Empf. Entladestrom (A)	Max. Entladestrom (A)	Länge (mm)	Breite (mm)	Höhe (mm)	Gewicht (g)
7640370543689	3.3V	40	2.8-4	2.5	4	<20	<120	<400	<20	<120	183	115	47	1.6
7640370543696	3.3V	60	2.8-4	2.5	4	<30	<180	<600	<30	<180	203	114	61	2.3
7640370543702	3.3V	90	2.8-4	2.5	4	<45	<270	<900	<45	<270	218	143	61	3
7640370543719	3.3V	100	2.8-4	2.5	4	<50	<300	<1000	<50	<300	218	143	67	3.3
7640370543726	3.3V	100	2.8-4	2.5	4	<50	<300	<1000	<50	<300	218	179	62	3.6
7640370543733	3.3V	130	2.8-4	2.5	4	<65	<390	<1300	<65	<390	170	360	55	5.2
7640370543740	3.3V	160	2.8-4	2.5	4	<80	<480	<1600	<80	<480	278	182	71	5.8
7640370543757	3.3V	160	2.8-4	2.5	4	<80	<480	<1600	<80	<480	278	209	65	5.8
7640370543764	3.3V	200	2.8-3.8	2.5	4	<100	<600	<2000	<100	<600	362	256	55.5	7.9
7640370543771	3.3V	260	2.8-3.8	2.5	4	<130	<780	<2600	<130	<780	362	283	55.5	8.7
7640370543788	3.3V	300	2.8-3.8	2.5	4	<150	<900	<3000	<150	<900	306	363	55.5	9.7
7640370543795	3.3V	400	2.8-3.8	2.5	4	<200	<1200	<4000	<200	<1200	285	461	65	13.5
7640370543801	3.3V	700	2.8-3.8	2.5	4	<350	<2100	<7000	<350	<2100	306	627	67	21
7640370543818	3.3V	1000	2.8-3.8	2.5	4	<500	<3000	<10000	<500	<3000	356	560	130	41

Der schnellste Weg zu Deinem Wunschprodukt!

Nutze unseren Filter und erhalte für Dich passende Produktvorschläge.

14 Artikel

SWAYTRONIC WINSTON LiFeYPO4 3.3V 40Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 40Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 40Ah

Auf Kundenbestellung

99,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 60Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 60Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 60Ah

Auf Kundenbestellung

148,00 CHF

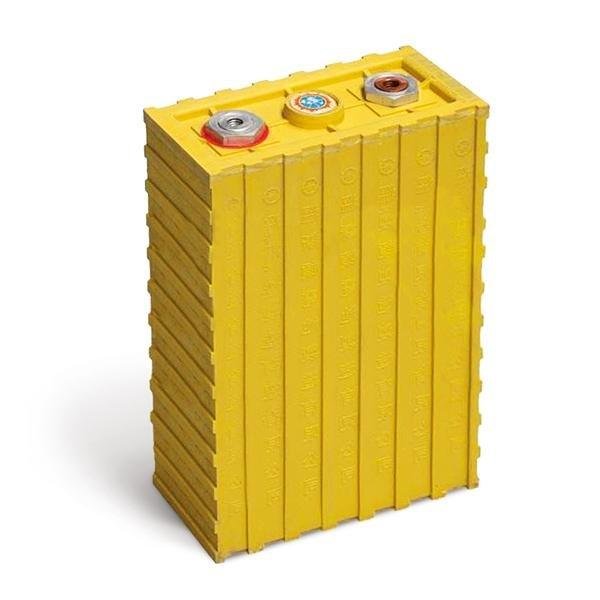

SWAYTRONIC WINSTON LiFeYPO4 3.3V 90Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 90Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 90Ah

Auf Kundenbestellung

219,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 100Ah Tall

SWAYTRONIC WINSTON LiFeYPO4 3.3V 100Ah Tall Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 100Ah

Auf Kundenbestellung

245,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 100Ah Wide

SWAYTRONIC WINSTON LiFeYPO4 3.3V 100Ah Wide Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 100Ah

Auf Kundenbestellung

245,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 130Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 130Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 130Ah

Auf Kundenbestellung

319,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 160Ah Tall

SWAYTRONIC WINSTON LiFeYPO4 3.3V 160Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 160Ah

Auf Kundenbestellung

399,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 160Ah Wide

Auf Kundenbestellung

399,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 200Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 200Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 200Ah

Auf Kundenbestellung

445,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 260Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 260Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 260Ah

Auf Kundenbestellung

625,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 300Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 300Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 300Ah

Auf Kundenbestellung

639,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 400Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 400Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 400Ah

Auf Kundenbestellung

855,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 700Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 700Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 700Ah

Auf Kundenbestellung

1.499,00 CHF

SWAYTRONIC WINSTON LiFeYPO4 3.3V 1000Ah

SWAYTRONIC WINSTON LiFeYPO4 3.3V 1000Ah Ultimative Power und Performance. - Kompromisslose Qualität. Die Prismatischen Einzelzellen von Winston gehören qualitativ und mit ihren Eigenschaften zur Oberklasse der Lithium-Eisenphosphat Akkutechnik.Mit ihrem Yttrium Zusatz in der Zellchemie (darum LiFeYPO4 und nicht LiFePO4) sind diese Zellen für Einsätze und Ladungen bis - 35C° Celsius ausgelegt.Zusätzlich resultieren aus dem Yttrium Zusatz höhere Lade- und Entladeraten. Achtung: Bei diesen Einzelzellen ist kein Battery-Management-System (BMS) integriert. Die Zellen sind nicht gegen Überladung, Tiefenentladung und Kurzschluss geschützt.Beim Einsatz in Serie müssen die Zellen initialisiert werden. Konfektionierung: Auf Wunsch stellt Swaytronic Ihnen Ihr gewünschtes Akkupack zusammen. In Kombination mit dem BMS von Swaytronic welche eine Live-Überwachung der Batterie via Bluetooth auf Ihr Smartphone sicherstellt, haben Sie die den Ladezustand und Verbrauch immer im Überblick.Kontaktieren Sie uns für ein individuelles Angebot Lieferumfang: 1 x SWAYTRONIC WINSTON LiFeYPO4 3.3V 1000Ah

Auf Kundenbestellung

2.149,00 CHF
