Projekt AB - Möriken

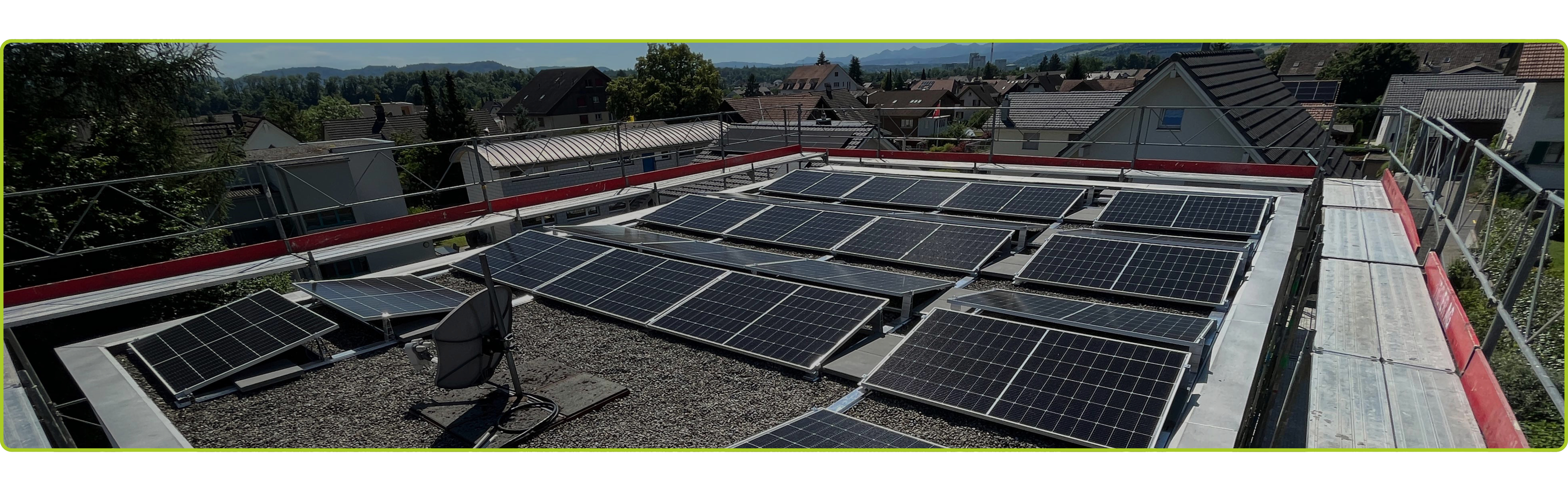

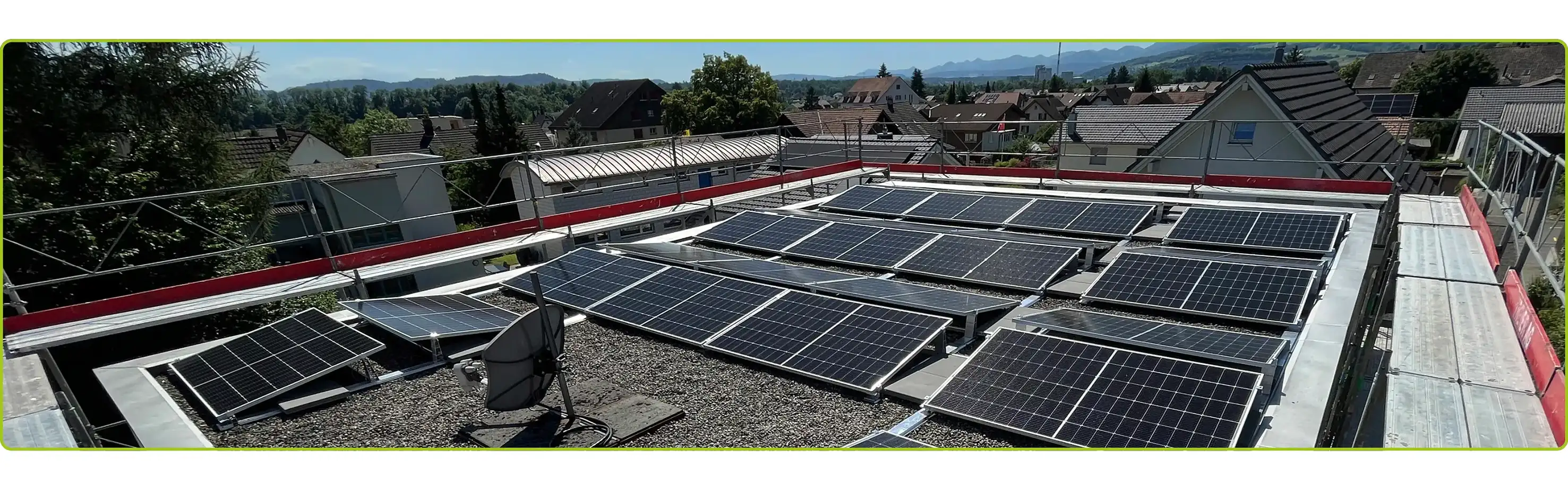

Mit der Realisierung der eigenen Solarspeicher-Anlage hat AB aus Möriken jeden Quadratmeter seiner zwei Dachflächen genutzt, um eine Nennleistung von insgesamt 17.01 kWp zu erreichen. Installiert wurden insgesamt 42 Monokristallin-Panels mit je 405 W Leistung, sowie 2 × 10 kWh Stromspeicher, total 20 kWh.
Wir gehen davon aus, dass Familie AB ca. 16'783kWh Solarstrom produzieren wird. Dies entspricht ungefähr dem 1.2-fachen des Eigenbedarfs an Strom. Natürlich produziert die Anlage nicht Linear zum Verbrauch in Bezug auf die Jahreszeiten und Sonnenstunden – mit dem Swaytronic Stromspeicher lässt sich die Produktionskurve jedoch erheblich glätten und in diesem Fall eine Eigenverbrauchsquote von fast 60% erreichen.
Zwischen April und Oktober gehen wir von einem Unabhängigkeitsgrad von ca. 70-80% aus.
Elektro Würgler AG, Installation
WySolar GmbH, Planung, Installation und Inbetriebnahme der PV-Anlage
Objekt: MFH
Solarleistung: 17kWp
Wechselrichter: Swaytronic 12kW-Smart-Hybrid Inverter
Speicher: Swaytronic Wandmodule 4x 10kWh
SMART-Hybrid Wechselrichter
mit Notstromfunktion
Bei diesem Projekt haben wir unseren 12 kW-SMART-Hybrid Wechselrichter eingesetzt, welcher die drei Ausrichtungen Ost-West und Süd optimal aufeinander abstimmt und die Stromverteilung 3-phasig und bidirektional steuert.
Das Setup sieht in diesem Fall folgende Prioritäten in Bezug auf die Stromproduktion und dessen Verteilung vor:
1. Der Solarstrom deckt den aktuellen Verbrauch.
2. Die Mehrproduktion wird in die Batterie gespeichert.
3. Die Überproduktion wird in das Netz zurückgespiesen
Der Swaytronic Wand - Stromspeicher
Bei diesem Projekt wurden vier 10 kWh Wandstromspeichermodule eingesetzt, welche parallel verschaltet wurden. Dank Batteriemanagement in jedem Modul, findet eine permanente Zellen- sowie Batteriepack Überwachung statt.
Die Wandspeichermodule können modular auf bis zu 16 Stück erweitert werden.
Sie sind permanent miteinander sowie mit dem SMART-Hybrid Inverter verbunden.
Familie AB kann die Solarstrom-Produktionskurve somit signifikant abflachen und den Netzstrombezug merklich reduzieren.

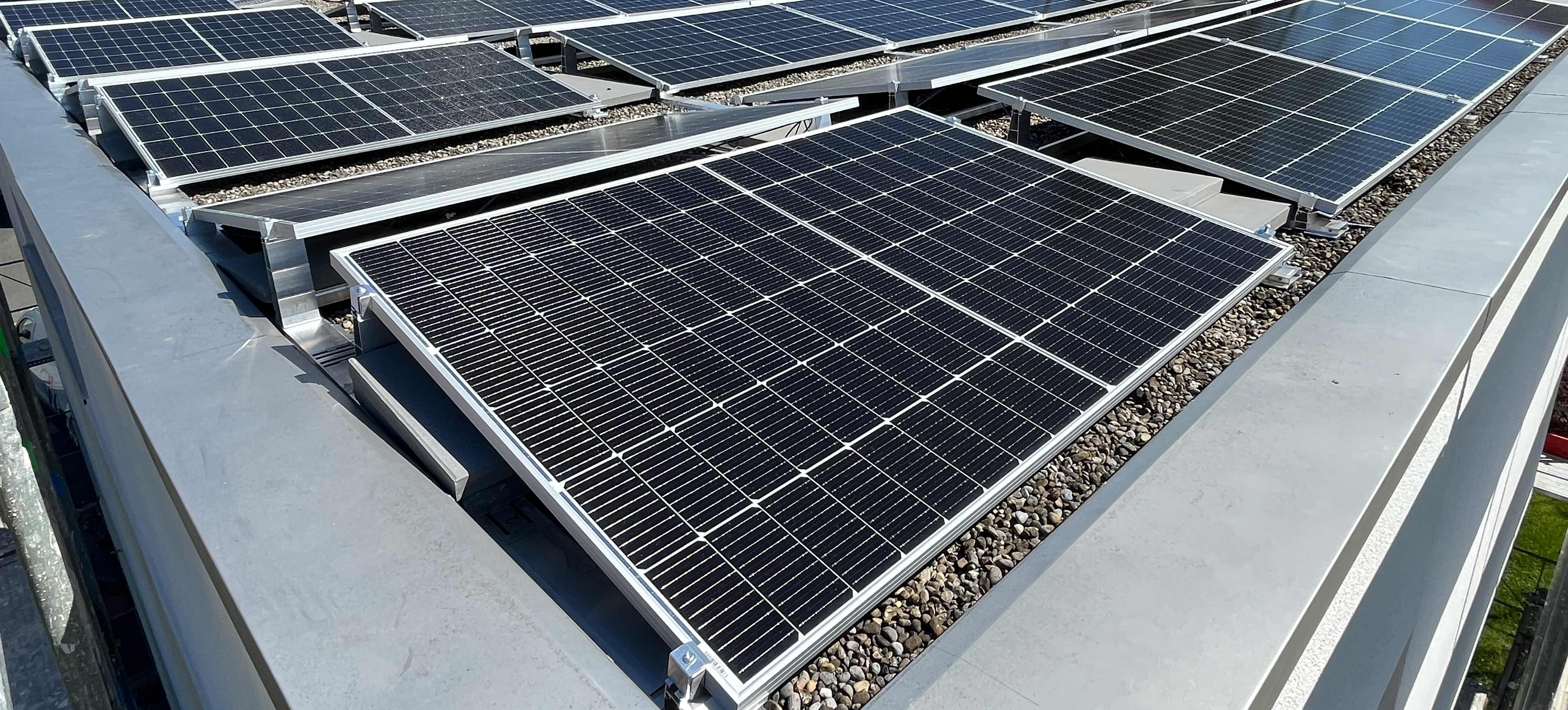

Die Anlage wurde in Zusammenarbeit mit der Firma WYSolar GmbH aus Muhen installiert. WYSolar übernahm dabei die Planung, Umsetzung und Inbetriebnahme der Solar-Module. Es wurden insgesamt 42 Module a 405 W verbaut. Dabei wurden 3 Strings erstellt, ein String je Ausrichtung (Ost-West-Süd). Die elektrischen Anpassungen wurden in Zusammenarbeit mit der Firma Elektro Würgler AG aus Niederlenz realisiert. Die Hausinstallation wurde so angepasst, dass die AC-Leitung nach dem rückspeisefähigen Zähler direkt durch den Inverter verläuft, um das Haus bei Netzausfall auf Notstrom umstellen zu können.
Layout – Wirkschaltplan
Durch einen Wirkschaltplan stellen wir die Funktion und Konfiguration der Anlage im Zusammenhang mit den Solarmodulen und den Sicherungen für die Konnektivität dar.
Dies ermöglicht dem Kunden einen klaren Überblick über die geplanten oder bereits installierten Module. Sowohl der Solarinstallateur als auch wir schaffen damit eine transparente Grundlage für die Verantwortlichkeiten und gewährleisten die Funktionssicherheit im Voraus mithilfe des Layout."
